Under "MicroStation" vælges, hvilke lag og felter, der skal relateres til OIS-data.
"GIS-temaer" skal parres med lagnavne. "ID felter" skal parres med feltnavne.
Eksempel på opsætning af matrikeltemaet i MicroStation:

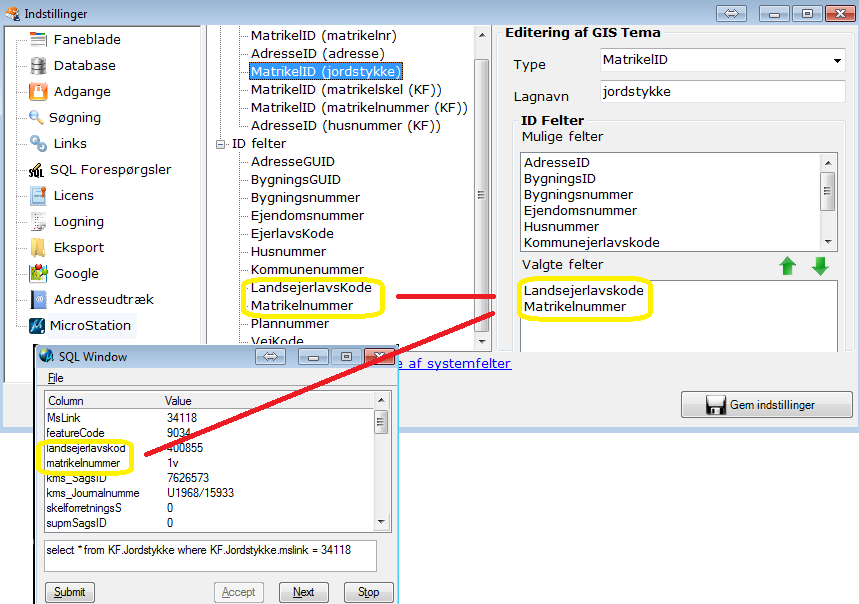

I nedenstående billede er der oprettet flere forskellige GIS-temaer
Start med at aflæse de nødvendige oplysninger i MicroStation skrive review i keyin-feltet. Derefter vælges den ønskede elementtype. Her aflæses navnet på laget.
I EjdExplorer vælges Funktioner > Indstillinger > MicroStaion
I ovenstående ses, at KF.Jordstykke indeholder landejerlavskode og matrikelnummer.
I EjdExplorer vælges MatrikelID som type og skriv lagnavn "JORDSTYKKE".
Tilføj "Landsejerlavskode" og "Matrikelnummer" som valgte FeltID'er.
Klik på "Landsejerlavskode" i midten under ID felter.

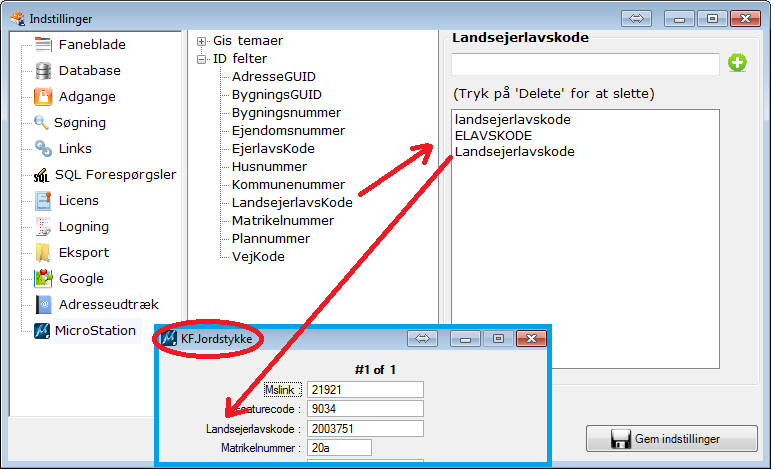

Skriv attributnavnet "landsejerlavskode" (fra MicroStation) og klik på det grønne plus, hvis man ønsker selv at tilføje id-sammenkædninger til listen.
Gør tilsvarende for matrikelnummeret:
Klik på "Matrikelnummer" og skriv "Matrikelnummer" og klik på det grønne plus for at tilføje til listen.
Husk at gemme ved at trykke på "Gem indstillinger".
---
Teknisk oplysning:
Indstillingerne gemmes i følgende fil: '%APPDATA%\LIFA\LIFA.EjdExplorer.GUI\GISInterfaceSettings.xml'
---
Som hjælp til at holde styr på lagnavne og feltnavne kan følgende skemaer med fordel anvendes:
Adresser |
|||
Type |
Lagnavn (CAD) |
ID-felter |
Feltnavne (CAD) |
AdresseID |
|
Kommunenummer |
|
Vejkode |
|
||
Husnummer |
|
Adresser (alternativt) |
|||
Type |
Lagnavn (CAD) |
ID-felter |
Feltnavne (CAD) |
AdresseID |
|
AdresseGUID |
|
Matrikel-jordstykke |
|||
Type |
Lagnavn (CAD) |
ID-felter |
Feltnavne (CAD) |
MatrikelID |
|
Landsejerlavskode |
|
Matrikelnummer |
|
Matrikel-jordstykke (alternativt) |
|||
Type |
Lagnavn (CAD) |
ID-felter |
Feltnavne (CAD) |
MatrikelID |
|
Kommunenummer |
|
EjerlavsKode |
|
||
Matrikelnummer |
|
Bygninger |
|||
Type |
Lagnavn (CAD) |
ID-felter |
Feltnavne (CAD) |
BygningID |
|
Kommunenummer |
|
Ejendomsnummer |
|
||
Bygningsnummer |
|
Bygninger (alternativt) |
|||
Type |
Lagnavn (CAD) |
ID-felter |
Feltnavne (CAD) |
BygningID |
|
BygningsGUID |
|
Lokalplaner |
|||
Type |
Lagnavn (CAD) |
ID-felter |
Feltnavne (CAD) |
LokalPlaner |
|
Plannummer |
|
Kommuneplaner |
|||
Type |
Lagnavn (CAD) |
ID-felter |
Feltnavne (CAD) |
KommunePlanRammer |
|
Plannummer |
|
