Kort installationsoversigt - MicroStation 8i
Fra og med 2011 er der ændret i vor standardopsætning, således at følgende konfigurationsvariabel sættes:
MS_LIBRARY_PATH > $(LIFA_TOPDIR)/KMSTRLIB/.
LIFA_TOPDIR og LIFA_DIR variabler defineres i LIFA-apps.cfg

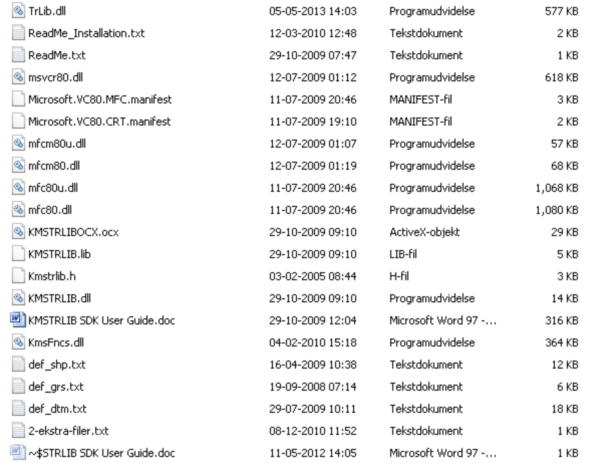

Alt vedr. kmstrlib er således samlet i dette nye bibliotek og f.eks. kmstrlib.dll som tidligere var placeret under mdl8\win\ skal fjernes herfra (ofte en ældre version, hvor f.eks. DKTM projektionen ikke var defineret i). (Nu dksempelvis s:\programmer\lifa\kmstrlib\. I dette bibliotek skal bl.a. trlib.dll være placeret):
Uddybende forklaring af opsætning
Filer i mdl-biblioteket
- KOORDSYS.MA |
mdl-applikationen |
Geoide definitioner
Filer med KMS geoide definitioner skal være tilgængelige og defineres udfra en konfigurationsvariabel. Geoide definitionerne kan downloades fra KMS’ hjemmeside (søg efter geoider og vælg dernæst Geoider og Download Geoider).
Det anbefales at placere dem i <DREV>:\programmer\lifa\Geoids\, da de således naturligt vil være fælles for alle transformationsprogrammer fra LIFA (MicroStation, databaser eller andre GIS platforme).
Seed filer
Når KOORDSYS konverterer designfiler benytter den standard seedfiler (MS_DESIGNSEED og MS_SEEDFILES) til at oprette den nye ”oversatte” designfil. KOORDSYS vælger automatisk en 2D eller en 3D seedfil udfra hvilken dimension originalen har. For at denne automatik kan fungere skal følgende være overholdt:
| - | der må ikke være seedfiler som indeholder 2- eller 3 taller i navnet med mindre de pågældende filer er i hhv. 2D eller 3D! |
| - | der skal være to udgaver af seedfilen i hhv. 2D og 3D og navnet på disse seedfiler skal indeholde "2D" eller "3D". |
Konfigurationsvariabler
Variablerne til KOORDSYS er defineret i koordsys.cfg som bør placeres i:
%LIFA_DIR%\Config\Appl\
Navn |
Funktion |
KOORDSYS_GEOIDEDIR |
angiver directory for KMS geoide definitioner. |
KOORDSYS_LOG |
angiver logfil for dokumentation og fejlfinding. |
KOORDSYS_DEF |
angiver fil for standardopsætning for koordsys (seneste valg, f.eks. dummykoter) |
LIFA_TOPDIR |
angiver basisdirectory for Cad- og GIS programmer. Bemærk: LIFA_TOPDIR skal defineres selvstændigt. Det anbefales at definere LIFA_TOPDIR på “Site” niveau i LIFA_DEF.cfg (sammen med LIFA_DIR). I MicroStation 8 er stien til LIFA_TOPDIR: <DREV>:\programmer\lifa\ |
KOORDSYS_NAVN_<nr> |
Navn til dialogboksen på brugerspecificeret projektion (skal have tilsvarende KOORDSYS_MINILABEL_<nr>), f.eks. METRO |
KOORDSYS_MINILABEL_<nr> |
Minilabel til KOORDSYS_NAVN_<nr>. Dette skal være en lovlig KMSTRANS minilabel, f.eks: itm_euref89 0sx -6092.030km 123400sx 40km 1.0 |
Eksempel:
# KOORDSYS_GEOIDEDIR er flyttet til LIFA_apps.cfg
# KOORDSYS_GEOIDEDIR = $(LIFA_TOPDIR)/Geoids/Geoider2013/Geoider/
# Bemærk: Koordsys ver 3.5.8 kræver geoider fra 2013 - ellers transformeres ikke!
KOORDSYS_LOG = $(TEMP)/koordsys.log
KOORDSYS_DEF = $(PROJECT_DIR)koordsys.$(username)
KOORDSYS_NAVN_1 = Sys CR (Metro Cityring)
KOORDSYS_MINILABEL_1 = itm_euref89 0sx -6092.030km 123400sx 40km 1.0
# Nedenstående linier er nu udkommenteret da de nu er med i kmstrlib.dll /sv dec. 2010.
# KOORDSYS_NAVN_2 = Selvdef. DKTM1 (Vestjylland)
# KOORDSYS_MINILABEL_2 = itm_euref89 0sx -5000km 90000 sx 200km 0.99998
# KOORDSYS_NAVN_3 = Selvdef. DKTM2 (Fyn og Østjylland)
# KOORDSYS_MINILABEL_3 = itm_euref89 0sx -5000km 100000sx 400km 0.99998
# KOORDSYS_NAVN_4 = Selvdef. DKTM3 (Sjælland)
# KOORDSYS_MINILABEL_4 = itm_euref89 0sx -5000km 114500sx 600km 0.99998
# KOORDSYS_NAVN_5 = Selvdef. DKTM4 (Bornholm)
# KOORDSYS_MINILABEL_5 = itm_euref89 0sx -5000km 150000sx 800km 1.0
KOORDSYS_NAVN_6 = NaviAir UTM32 decimeter
KOORDSYS_MINILABEL_6 = utm32_euref89
KOORDSYS_FORMAT_6 = 4.1
KOORDSYS_NAVN_7 = NaviAir - geowgs
KOORDSYS_MINILABEL_7 = geo_wgs84
KOORDSYS_FORMAT_7 = 11.9
