Formål: Definér kortudstyr (nordpil, koordinatkryds osv.) samt ændring af elementer, skravering osv.

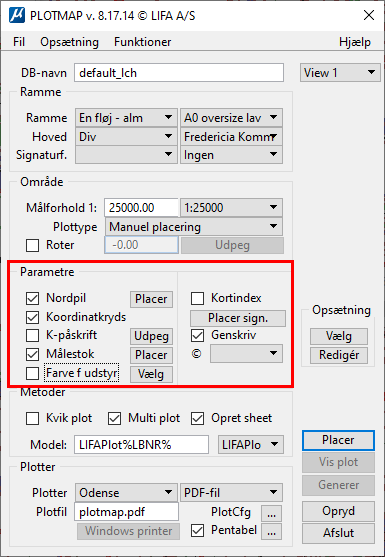

Under parametre gives der mulighed for at vælge ekstra kortudstyr, som indsættes i plottet. De er følgende tilvalg:
- |
Nordpil |
indsæt nordpil automatisk eller manuelt ved tryk på Placer. |
- |
Koordinatkryds |
indsæt koordinatkryds. |
- |
K-påskrift |
annotering af koordinatkryds med koordinater - automatisk eller manuelt ved tryk på Udpeg. |
- |
Målestok |
indsæt målestok automatisk eller manuelt ved tryk på Placer. |
- |
Farve f udstyr |
valg af alternativ farve for: nordpil, målestok, koordinatkryds- og påskrift. Benyttes f.eks. i plot med luftfoto hvor f.eks. en sort nordpil kan være svær at se. |
- |
Kortindex |
kun hvis der vælges målforhold, som er definerede i MV- systemet. |
- |
Placér sign. |
manuel indsættelse af aktuel signaturforklaring. |
- |
Genskriv |
se afsnit herunder. |
- |
© |
valg af copyriight tekst der indsættes automatisk - kræver at tabellen "plotcpyright" eksisterer. |
Dialogboksen er opbygget således, at de parametre, der er udstyret med 2 valgmuligheder, enten kan påføres automatisk ved at ’krydse af’ til venstre, eller ved en interaktiv handling ved tryk på knappen til højre. F.eks. kan nordpil og/eller målestok placeres manuelt ved at bruge placérknappen til højre. Manuelt skal funktionen udføres inden plottet sendes til plotter med funktionen "generer".
Genskriv
Genskriv udføres i forbindelse med dannelse af plottet. Det betyder at resultatet først kan ses efter aktivering af funktionen "Vis Plot". Genskriv omfatter en lang række muligheder som, når de vælges medfører, at kortelementerne ændrer udseende i forhold til den oprindelige designfil.

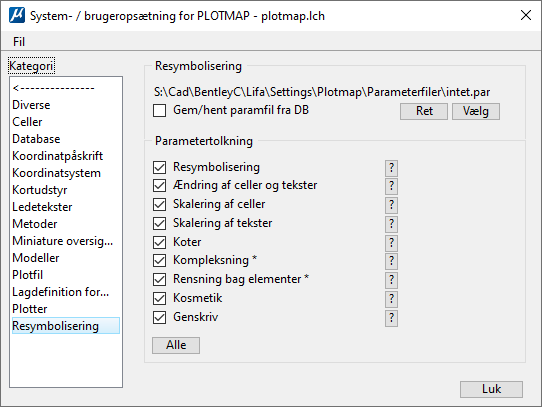

Mulighederne kan omfatte:
- Resymbolisering
- Ændring af celler og tekster
- Skalering af celler
- Skalering af tekster
- Koter
- Kompleksning
- Rensning bag elementer
- Kosmetik (fladeudfyldning/skravering)
Når der er valgt Genskriv, bliver alle elementer i referencer kopieret op i arbejdsfilen. Her ligger således de ændrede elementer og kan redigeres frit ved hjælp af MicroStations standardværktøjer. I tillæg ligger det valgte kortudstyr som f.eks. korthoved, kortramme, signaturforklaring og nordpil, i arbejdsfilen og kan redigeres på den samme måde. De oprindelige data ligger uændret i den designfil, der var udgangspunktet.
Hvis det aktuelle plot med indhold og kortudstyr ønskes gemt som én samlet selvstændig designfil (uden referencer) skal der vælges Genskriv.
Hvis Genskriv er "slået fra", ligger elementerne stadig i referencerne og kan ikke redigeres. Det valgte kortudstyr og kosmetikelementer vil dog altid ligge i arbejdsfilen.
Bemærk: Kosmetik kan som den eneste af genskrivningsmulighederne aktiveres uden at Genskriv er aktiveret. I det tilfælde vil kosmetikelementerne (skravering) ligge i arbejdsfilen mens de øvrige tegningselementer forbliver som reference. Dermed kan der ikke foretages f.eks. resymbolisering da det kræver at Genskriv er aktiveret. Det valgte kortudstyr og kosmetikelementer vil dog altid ligge i arbejdsfilen.
