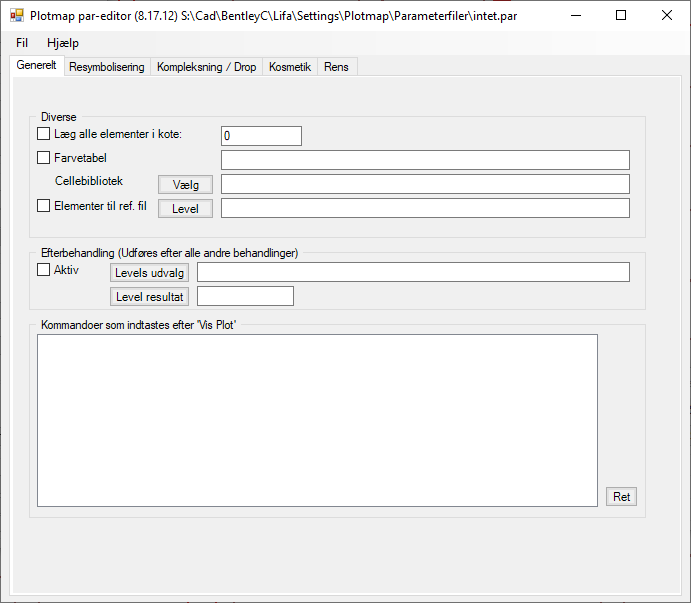

Diverse:
Læg alle elementer i kote: Det kunne også gøres under den enkelte parameter, men det vil være mest hensigtsmæssigt at gøre det generelt.
Der er primært 2 formål med, at alle elementer skal have samme kote.
Det første er at styre påsætning af kosmetik (f.eks. skravering). Det foretages i 3D, således at en flade med meget forskellige koter kan se ud til at have meget tættere skravering end én med samme kote i alle punkter (når den ses ovenfra).
Det andet er for at kunne friholde f.eks. tekst fra skravering. Dette sker ligeledes i 3D, således at kun tekster i samme kote som fladen (og samme lag) friholdes.
Farvetabel: Her kan man påsætte anden farvetabel ved vis plot (og dermed på plottet).
Cellebibliotek: Her kan man henvise til et cellebibliotek, hvorfra man f.eks. vil hente en bestemt celle til liniepattering.
MIA efterbehandling (Udføres efter alle andre behandlinger):
I forbindelse med indsendelse af sager til KMS´s Matrikulær Informations- og A'jourføringssystem (kaldet MIA), skal der ske en efterbehandling af data. Denne efterbehandling kan også bruges i andre sammenhænge, hvor man gerne vil have f.eks. alle bygningstyper samlet til et nyt fælles level med samme signatur på den endelige designfil.
Hvis der er ”flueben” i Aktiv vil følgende option være mulig.
Aktiv: Gør det muligt at udføre grupperinger af levels på et nyt fælles level efter de øvrige parametre i parameterfilen er udført, og inden plottet vises på skærmen.
Kommandoer som indtastes efter ”Vis Plot”:
Her er der mulighed for at udføre en række indtastningskommandoer, som afsendes umiddelbart efter de øvrige parametre i parameterfilen, når der vælges ”Vis plot” og inden plottet vises på skærmen.
I følgende eksempel sættes visse matrikeltekster vandret på det endelige plot:
mdl load lifatool
of=1-1000000000
selview 1;selview 5
on=8422-8423,8431-8432
selview 1;selview 5
textman fence tekst_vandret
on=1-1000000000
selview 1;selview 5
