Med kosmetik forstås at sætte celler på liniestrenge eller udfylde flader med farve, skravering eller celler.

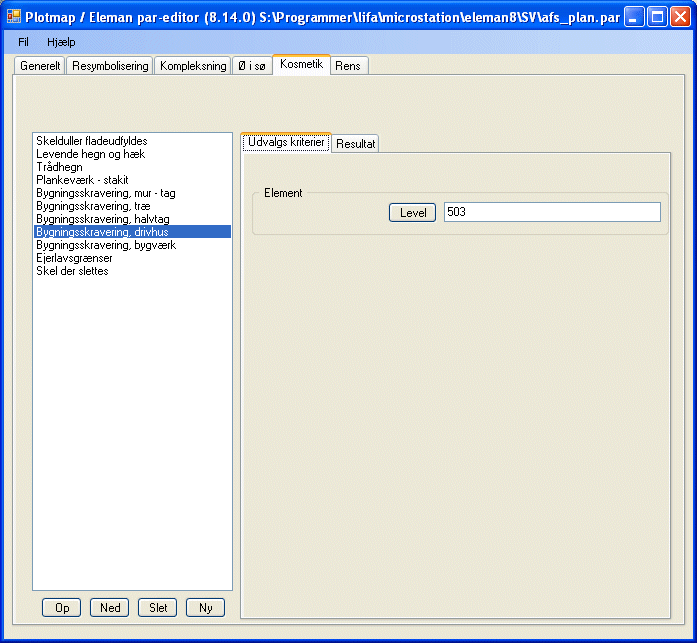

Udvalgs kriterier: Level.
Resultatet kan være:
•Linie mønster med celler.
•Farveudfyldning (opaque, Outlined)
•Skravering efter elementets første side
•Krydsskravering efter elementets første side
•Skravering efter absolut vinkel
•Krydsskravering efter absolut vinkel
•Flade mønster med celler
Alt efter resultat kan der være en eller flere af følgende parametre:
•Celle
•Flade farve
•Level, Color, Weight, Style, afstand, vinkel på første skravering
•Level, Color, Weight, Style, afstand, vinkel på anden skravering
Kosmetik udføres på 3 forskellige indstillingsmuligheder:
Skravering 1 og Skravering 2
Under disse vil det være muligt, at definere Level, Color, Weight, Style, samt vinkel (grader) i forhold til elementets første side og afstand (working units) mellem linierne.
Parametre Type
Under TYPE har man følgende valgmuligheder:
Med Fladeudfyldt opaque fyldes fladen helt ud.
Man kan vælge at fladen skal angives med en anden farve end omkredsen, ved at vælge Fladeudfyldt Outlined. Resultatet bliver som ved at vælge filltype outlined i standard MicroStation. Hvis der ikke angives en anden farve under fillcolor, får udfyldningen den samme symbologi som fladen. Vær opmærksom på klipning ved “vis plot”. For at undgå at miste fladeudfyldningen, anvendes genskriv.
Videre gives der mulighed for at fjerne udfyldning fra enkelte elementer ved at angive Fjern Fladeudfyldning. Dette kan f.eks. anvendes hvis der ønskes et sort/hvid plot af en eksisterende tegning hvor både elementer, f.eks. bygninger, og tekster er udfyldte. Her kan parameterfilen sættes op så bygningerne bliver plottet uden udfyldning, mens teksterne stadig er udfyldte.

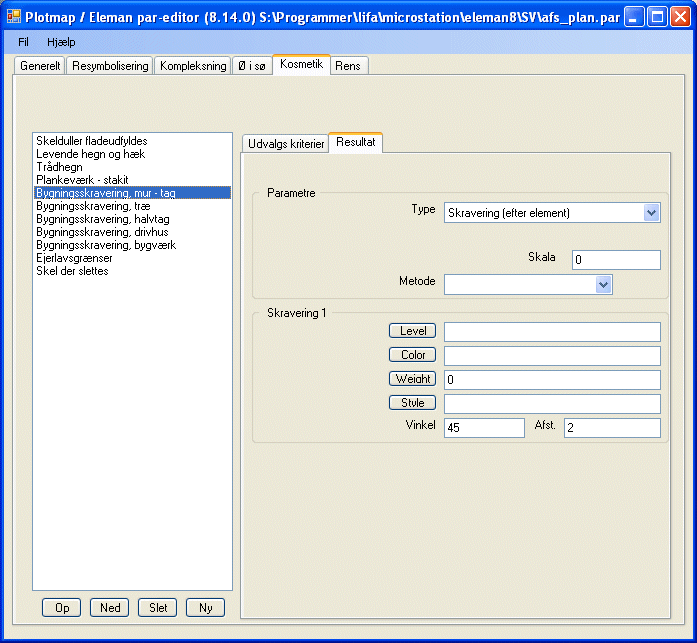

Skravering (efter element) er en enkeltskravering på en flade. Vinklerne beregnes relativt og kan gå fra 0-180, og skraveringen placeres ud fra dette i forhold til elementets første side.
Indstillingerne for f.eks. bygningsskravering 1, se eksempel nedenfor.

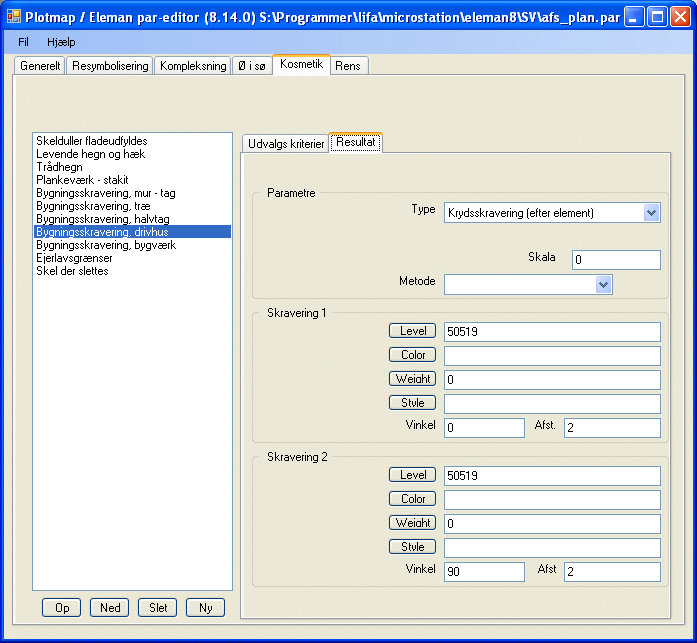

Hvis man ønsker Krydsskravering (efter element) med skravering 2, kan der skraveres med vinkler, afstande og forskellig symbologi på de krydsende liniesæt. Vinklene beregnes relativt og dermed lægges 90 grader til første vinkel.
Skravering (absolut) opstilles med den samme syntaks som flade. Parameteren tolkes også på samme måde, bortset fra at vinkler beregnes absolut, ud fra designfilen. Det betyder, at skraveringen placeres med samme retning i plottet, hvilket kan være ønskelig ved f.eks. produktion af temakort.
Hvis man ønsker Krydsskravering (absolut) med skravering2 kan der skraveres med vinkler, afstande og forskellig symbologi på de krydsende liniesæt. Vinklene beregnes absolut og der lægges 90 grader til først vinkel. Skraveringen placeres ud fra dette i forhold til elementets første side.

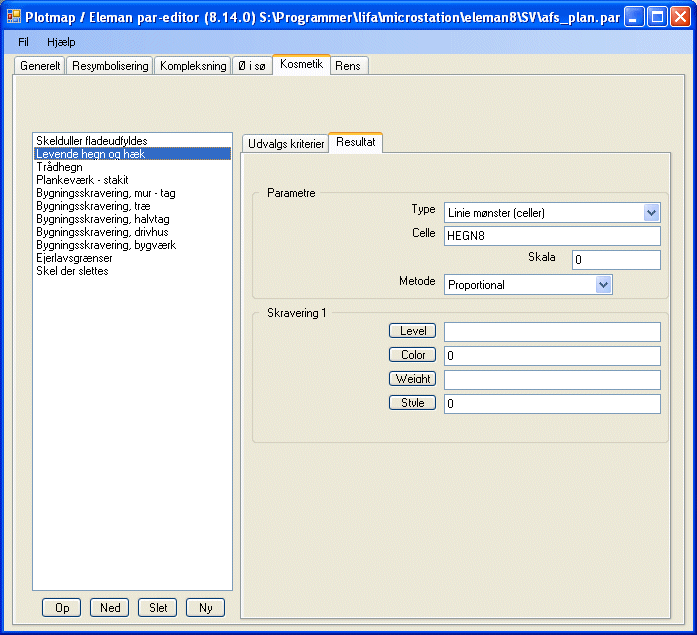

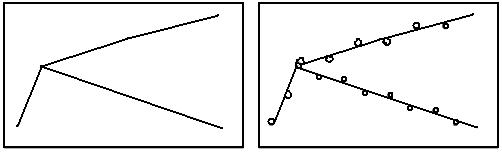

Med parameteren Linie mønster (celler) udføres kosmetik på linier, f.eks ved at placere "duller" på levende hegn. Dette gøres ved at placere celler på den linie, der angives i parameterfilen. De ønskede celler kan placeres med den samme symbologi som linien, eller der kan angives ny symbologi for de celler der skal placeres, se nærmere i eksemplerne herunder.
Med parametren linie gives der mulighed for at slette det eksisterende underliggende element. Syntaks ved denne parameter er den samme som ved linie.
Skalering og metode tolkes som ved tekstskalering. Der er mulighed for F (Fast), P (proportional) og K (Kvadratrod).

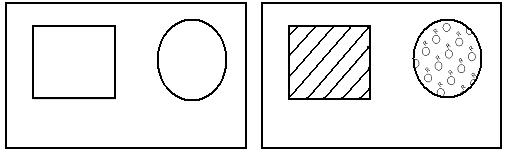

Med Flade mønster (celler) har man mulighed for at udføre en kosmetik udfyldning på flader udfra en celle symbologi samt efterfølgende at styre en skalering af cellerne.
Eksempel:
