Brugerinterfacet til BPWin, er en enkelt dialogboks, der åbnes, når der dobbeltklikkes på BatchPlot ikonen. Alternativt startes BPWin ved at vælge den pågældende .LST fil. I begge tilfælde er det en forudsætning, at ikon og .LST
fil er associeret til BPWin.

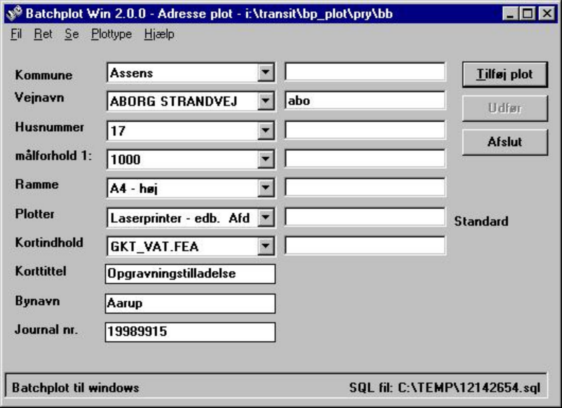

Et eksempel på BPWin dialogboksen er vist i figur ovenfor.
Hvilke indtastningsfelter der skal findes i dialogboksen, kan defineres af systemansvarlige og tilpasses opgave og behov. Funktionen af bruger-dialogboksen gennemgås i senere afsnit.
Interfacet er bygget op omkring to ascii filer, nemlig en .LST fil, der indeholder en definition af tilgængelige plottyper, samt en .INP fil, der er refereret i .LST filen, og som definerer dialogboksindhold og angiver hvilke parametre der skal indtastes / vælges for den givne plottype. (Se nedenfor for en gennemgang af filformater).
I de situationer, hvor data kan vælges fra liste, som vist i figur 1-1, vil der til højre for feltet komme et indtastningsfelt, hvor listen vil følge indtastningen. I det viste eksempel har indtastningen af ”abo” medført at listen er fulgt med til ”ABORG STRANDVEJ”.
Da BPWins funktion er helt afhængig af de nævnte filer, gennemgås her deres indhold og funktion. De filer der bruges af BatchPlot, bliver gennemgået i den del af dokumentationen der omhandler funktionaliteten af BatchPlot (kap. 2 flg.).
OBS (advarsel): Resten af dette afsnit (frem til 1.2) er teknisk detailleret, og er kun nødvendigt for de, som skal foretage opsætning af Bpwin.
