Der er generelt 3 måder at flytte bygningspunkter på plads i forhold til bygninger fra grundkortet. 1) Udpeg bygning, 2) udpeg BBR bygning og 3) split bygning. Med udgangspunkt i en bestemt ejendom vil de 3 måder blive beskrevet i det følgende.
I eksemplet anvendes FOT bygninger som bygningsflader fra grundkort. Benævnes i det følgende FOTbygning (Legendnavn: FOT_Bygninger). Objekter i dette tema bliver der ikke ændret på.
I stedet for at ændre i FOTbygnings-temaer, bliver der oprettet nye bygninger i et BBR bygnings flade tema. Benævnes i det følgende BBRbygningsflade. I eksemplet kaldet BBRbygning (Legendnavn: BBRbygning).
De bygningspunkter, der skal flyttes på plads i bygningsflader benævnes i det følgende BBRbygningspunkt. Legendnavn: Bygningliste.
Opgaven lyder: Der er 3 bygninger fra BBR, som skal placeres indenfor 2 FOT-bygninger. Bygning 1 er beboelse, bygning 2 er carport og bygning 3 er udhus.

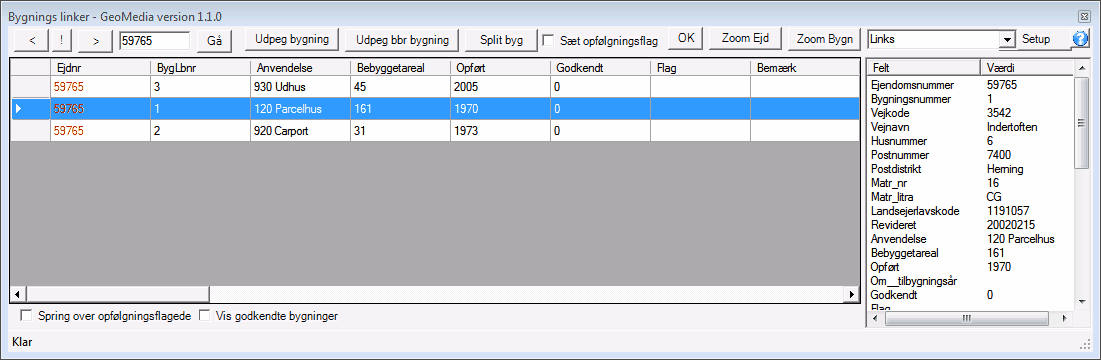

Bygningslisten:
Tre BBRbygningspunkter skal placeres på to bygningsflader.
Udpeg bygning
Formål: Opret en BBRbygningsflade ud fra en FOTbygning og flyt BBRbygningpunktet ind bygningen.
| 1. | Vælg den bygning på listen, som skal flyttes på plads. Her bygning 3, udhus. |
| 2. | Klik på knappen 'Udpeg bygning'. |
| 3. | Klik i kortvinduet, indenfor den bygning, som skal indeholde bygningspunktet. |
Der oprettes en kopi af FOTbygningen i BBRbygning featureklassen.
BBRbygning attributter: Bygningsident kopieres fra BBRbygningpunkt til BBRbygningflade. Geo referencen kopieres fra BBRbygningpunkt til BBRbygningflade. Status udfyldes med teksten 'Manuel'. Oprindelsesdato udfyldes med dag dato.

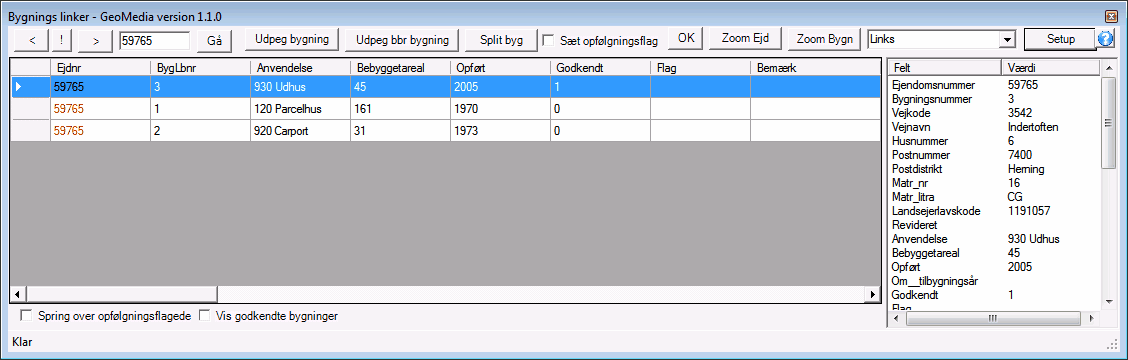

BBRbygningspunkt nr. 3 (udhus) er placeret ved at udpege FOTbygning og BBRbygningflade oprettet.
Attributter for BBRbygningsflade 3 |
|
Navn: |
Værdi: |
Bygningsident |
404E8032-0D89-4F34-8932-BDF713D140E7 |
Geo reference |
657 0059765 003 |
Status |
Manuel |
Oprindelsesdato |
120117 1123 |
Split bygning
Formål: Med udgangspunkt i en FOTbygning (eller en BBRbygningflade). Opret to nye bygninger i BBRbygningsflade. Hvis det er en BBRbygningsflade der splittes, bliver der kun oprettet en yderligere BBRbygningsflade. Flyt BBRbygningspunktet til den ene BBRbygningsflade.
| 1. | Vælg den bygning på listen, som skal flyttes på plads. Her bygning 1, beboelse. |
| 2. | Udpeg den bygning der skal splittes. Enten en FOTbygning eller en BBRbygning. Bygningen skal være markeret i kortet. |
| 3. | Klik på knappen 'Split bygning'. |
| 4. | Tegn en linje gennem bygningen. Gerne med snap. |
| 5. | Bygningen er nu delt i 2 polygoner - vælg den ene med musen! |
Der oprettes to bygninger i BBRbygning. Den udpegede bygning bliver udfyldt med attributter som beskrevet ovenfor. Den anden bygning tildeles ingen attributter; men afventer en udpegning. Se Udpeg BBR bygning nedenfor.
Hvis det er valgt under opsætning, bliver der samtidig dannet en bygningsadskillelseslinje.

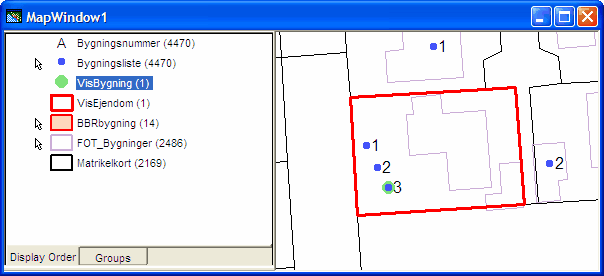

FOTbygning er delt i to BBRbygningsflader. BBRbygningspunkt nr. 1 (beboelse) er placeret. Eventuel bygningsadskillelseslinje er oprettet.
Attributter for BBRbygningsflade 1 |
|
Navn: |
Værdi: |
Bygningsident |
BC9A5C38-5D71-485D-B4C4-1F5564F7979B |
Geo reference |
657 0059765 001 |
Status |
Manuel |
Oprindelsesdato |
120117 1124 |
Udpeg bbr bygning
Formål: Flyt BBRbygningspunktet ind i en eksisterende BBRbygningflade.
| 1. | Vælg den bygning på listen, som skal flyttes på plads. Her bygning 2, carport. |
| 2. | Klik på knappen 'Udpeg bbr bygning'. |
| 3. | Klik i kortvinduet, indenfor den BBR-bygningflade, som skal indeholde bygningspunktet. |
Den udpegede bygning får udfyldt attributterne som beskrevet ovenfor under 'Udpeg bygning'.
Da BBRbygningspunkt'et placeres præcis der hvor der klikkes med musen, kan funktionen 'Udpeg bbr bygning' bruges til at flytte punktet til en anden placering inden for bygningen. Dette har kun æstetisk betydning.

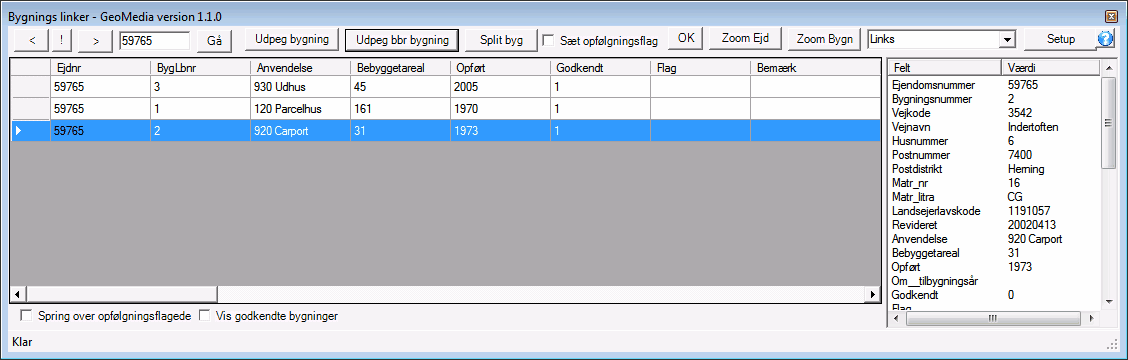

BBRbygningspunkt nr. 2 (carport) er placeret indenfor eksisterende BBRbygningsflade.
Attributter for BBRbygningsflade 2 |
|
Navn: |
Værdi: |
Bygningsident |
D4060290-0D79-4196-8CFB-C295B7A00B2F |
Geo reference |
657 0059765 002 |
Status |
Manuel |
Oprindelsesdato |
120117 1125 |
Der er flere måder at navigere rundt i kortet og mellem bygninger og ejendomme. Se næste afsnit 1.2 Knapper og genvejstaster
