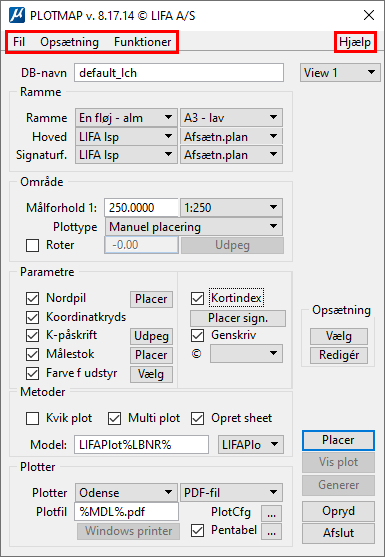

Dialogen med PLOTMAP styres gennem hoveddialogboksen,  som kommer frem på skærmen, når programmet startes. Hoveddialogboksen er vist herunder.



Hoveddialogboksen er opbygget af en række valg og en række funktioner. Disse er:













Med de forskellige valg bestemmes plottets udformning mht. kortudstyr, målforhold, størrelse af kortramme mv. Endvidere vælges efter, hvilken metode plottet skal dannes og der vælges plotter og plotidentifikation. Her kan også vælges om plot eller plotopsæt­ning skal lagres til senere anvendelse. Der kan vælges mellem forud definerede alternativer fra en rullemenu, som f.eks. under hoved, eller der kan frit indtastes værdier, som f.eks. for målforhold.



Funktionsknapperne, til højre i dialogboksen, anvendes til at iværksætte en handling i plotforløbet, for eksempel placer plot eller afslut PLOTMAP.



Indholdet i de enkelte valg og funktioner gennemgås under hhv. afsnit 1.4 Valg og 1.6 Funktioner.



Øverst i hoveddialogboksen findes der tre pulldown menuer og en hjælp funktion. Indholdet i de tre menuer er som følger:







Fil:

- Gem plotdefinition i database

- Generer plot udfra aktuelt fence

- Hent plotdefinition fra database

- Hent aktuel plotdefinition fra database

- Hent aktuel tekstdefinition fra database

- Ret / se kommandofil (*.bat)

- Ret / se plotdriver (*.plt)

- Opret binær resourcefil

- Send plotfil til plotter (MSPLOT)

- Eksportér sheet modeller (kræver 'Genskriv')

- Importér rammeplaceringer fra fil

- Dan seedmodel til ejerlejlighedsplaner

- Start dan ejerlejlighedsplaner



- se mere om de forskellige punkter i afsnit 1.7 Filmenu.





Opsætning:

- System- / bruger opsætning

- Cellebiblioteker (standard opsætning)

 - Korthoveder (PLOTMAP:plothead.cel)

 - Kortudstyr (PLOTMAP:plotmap.cel)

 - Rammer (PLOTMAP:plotbord.cel)

 - Signaturforklaringer (PLOTMAP:plotsign.cel)

- Databaseopsætning

 - plot tabel

 - tekst tabel

 - ramme tabel

 - kategori tabel

 - signaturforklaring tabel

 - plothoved tabel

 - plot type tabel

 - plotter tabel

- Dialogboks udseende

 - Enkel

 - Normal

 - Excel

- Tekster i plothoved



- se mere om de forskellige punkter i afsnit 1.8 Opsætningsmenu.



Funktioner:

- Genplacer plot med aktuelle parametre

- Aktiver plot preview (MSPLOT)

- Deaktiver plot preview (MSPLOT)



- se mere om de forskellige punkter i afsnit 1.6 Funktioner.





Øverst til højre findes der en Hjælp funktion. Her er det muligt at tilgå online manualen. Derudover gives der oplysninger om den aktuelle PLOTMAP licens mv., hvis der vælges "Om PLOTMAP".



Ved opstart af PLOTMAP kommer hoveddialogboksen op på skærmen med en bestemt opsætning under DB-navn, ramme, område, parametre og plotter. Denne opsætning ligger lagret i en database, normalt under plotnavn "default", og bliver hentet frem hver gang PLOTMAP startes. Andre opsætninger kan gemmes ved at indtaste nyt plotnavn, trykke <ENTER> og anvende Fil > Gem plotdefinition i database, se nærmere om denne under afsnit 1.7.1 Gem definition af plot i database.



I det følgende gennemgås proceduren ved dannelse af nyt plot og ved lagring og genanvendelse af plot.
