Formål:
Eksport af rammeplaceringer til Excel (.csv) fil.
Benyttes typisk ved opgaver hvor der skal dannes flere plot og hvor tegningshovedtekster, signaturforklaringer mm. nemmere kan defineres og ajouirføres i Excel.
Hvis der oprettes en Excel fil til et projekt vil denne fungere som det primære sted at styre plots til projektet ...d.v.s. placering, størrelse, målforhold, navngivning, tekster, signaturforklaringer mm.
Sker der ændringer i projektet skal Excel filen opdateres hvorefter Plotmap kan opdatere plots'ene i dgn filen - udfra Excel filen. Opdateringen af dgn filen (eller oprettelsen af plots'ene) sker med: Importér rammeplaceringer fra fil - se afsnit 1.7.12 Importèr rammeplaceringer fra fil (næste afsnit).
Forudsætning: for at der kan eksporteres rammer skal den aktive fil indeholde en eller flere rammer som er indsat vha. Plotmap. Hvis der er et Selection Set af rammer vil det kun være deres placering der eksporteres. Er der intet Selection Set eksporteres alle rammer.
Eksportér rammeplaceringer gemmer følgende data ud i .csv filen (regnearket):
- x-koordinat |
x koordinat for placering af rammecellens origin.
|
- y-koordinat |
y koordinat for placering af rammecellens origin.
|
- Vinkel |
Vinkel for placering af rammecellen.
|
- Rammenavn |
Cellenavn for den ønskede rammecelle.
|
- Modelnavn |
Navngivning af sheetmodel.
|
- Målforhold |
Målforhold for plot.
|
- Tegningshoved skala |
Evt. skala for tegingshoved (er for de fleste rammer sat til 1 - angives i rammetabellen og feltet "Headscale")
|
- Signaturforklaring |
Navn for den ønskede signaturforklaring. Her skal bruges det aktuelle navn fra databasen i tabellen PLOTSIGN og feltet SIGNATURE (identisk med det der vælges i Plotmaps dialogboks). |
Et eksempel på arbejdsgang:
1.Rammer placeres manuelt med Plotmap (med valg af ramme, målforhold, rotation/vinkel og evt. signaturforklaring)

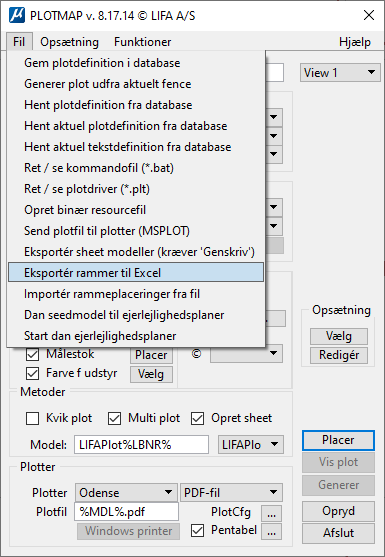

2.Start Eksportér rammeplaceringer til Excel hvorefter Excel (.csv) filen dannes
3.Åbn Excel og indlæs .csv filen og tilføj tegningshovedtekster mm.
4.Nu er Excel filen klar til import - se næste afsnit.
NB: Excelfilen gemmes med det sti- og filnavn der er angivet med variablen: PLOTMAP_EXCEL_EKSPORTFIL. Den gemmes i .csv format og dette skal ændres til .xls/.xlsx/.xlsm før den kan importeres.
Se i øvrigt afsnit 1.4.5.5 Batch plot og underafsnit om Excel im- og eksport.
