Formål: Valg af specialfunktioner ved afvikling af PLOTMAP og definition af defaultopsætning samt antal plot.

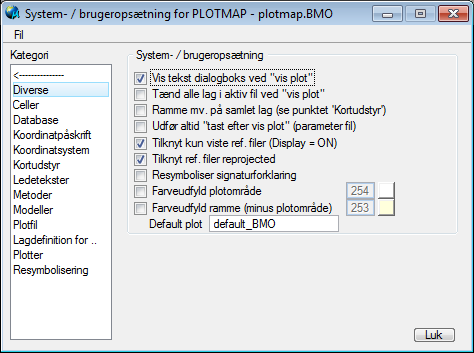

Ved valg af diverse under system / bruger opsætning åbnes en dialogboks, vist nedenfor:
Dialogboksen er delt i 2, øverst gives der mulighed for at slå specielle funktioner fra eller til, og nederst defineres PLOTMAP's defaultopsætning ved indtastning af default plotfil.
Nedenfor gennemgås indholdet i dialogboksen:
* Vis tekst dialogboks ved "vis plot". Herved kommer dialogboksen under tekstfunktionen automatisk op på skærmen når "vis plot" aktiveres. Med denne knap aktiveret, er det således ikke nødvendigt specifikt at aktivere tekstdialogboksen under opsætningsmenuen.
* Tænd alle lag i aktiv fil ved "vis plot". Ved f.eks. MGE geodatabase locate slukkes alle lag i aktiv fil, bortset fra aktivt lag (hvis man arbejder i work.dgn). Dette kan give problemer ved resymbolisering mv., da elementer tilsyneladende kan forsvinde. Med denne knap aktiveret, vil dette problem ikke opstå.
* Ramme mv. på samlet lag. Med denne funktion slået til bliver ramme, hoved mv. kopieret op i det aktive lag.
* Udfør altid “tast efter vis plot” (parameter fil). Med denne funktion slået til bliver parameteren "tastEfterVisPlot" udført, uafhængig af, om der er valgt resymbolisering.
* Tilknyt kun viste referencefiler. Styrer hvilke referencer der tilknyttes Work.dgn. Hvis fluebenet er aktiveret vil PLOTMAP kun tilknytte de referencer der er tændte (Display = on). Referencer der er slukkede (Display = off) vil ikke blive tilknyttet Work.dgn filen. NB: Kun relevant ved traditionel metode (uden Model) – funktionen har ingen betydning hvis der anvendes Model som metodevalg.
* Tilknyt referencefiler reprojected. Hvis der er tilknyttet referencer som ligger i forskellige koordinatsystemer skal dette flueben være aktiveret, ellers vil referencerne ikke blive placeret i rigtigt i forhold til den aktive fil. Det er en forudsætning at alle filer er stemplet korrekt med koordinatsystem. Arbejder du primært med dgn filer i samme koordinatsystem kan MicroStation (og dermed PLOTMAP) blive langsom og undertiden ”gå ned”, hvis den skal forsøge at transformere dgn filer der ligger i samme koordinatsystem. I den situation kan fluebenet med fordel slukkes så MicroStation ikke skal bruge kræfter på at transformere.
* Resymboliser signaturforklaring. Der gives mulighed for at resymbolisere indholdet af den valgte signaturforklaring, således at denne tilsvarer plottets symbologi. Resymboliseringen omfatter parametrene under resymbolisering, skalering og kosmetik (se 1.4.4).
* Farveudfyld plotområde. Der kan placeres udfyldt shape med angivet farve, som dækker plotområdet. Anvendes til at give et plot baggrundsfarve.
* Farveudfyld ramme (minus plotområde). Med denne funktion aktiveret bliver hele kortrammen farveudfyldt, bortset fra selve plotområdet. Plottet kan således få en ramme/kant med den valgte farve.
Nederst i dialogboksen gives der mulighed for at ændre default plot, dvs. den plotopsætning der vises i PLOTMAP hoveddialogboks ved programmets opstart, og navnet på default plotfil.
