Formål: Opsætning af plotfil.

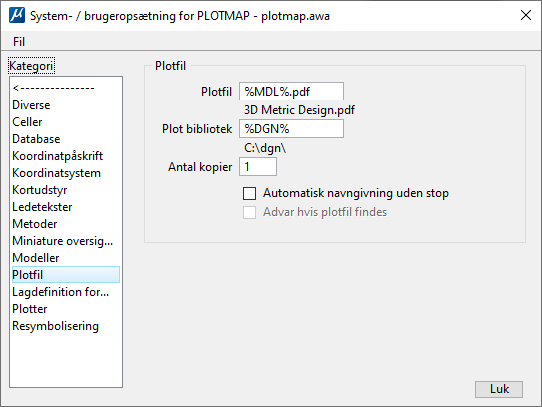

Dialogboksen for Plotfil ser ud som herunder:
I denne dialogboks gives der mulighed for at vælge navn på plotfil, navn på default plotfil og antal kopier. Funktionaliteten er den samme som i plotmap hoveddialogboks. Anvendes sammen med PLOTMAP enkel dialogboks.
Plotfil:
Navnet på plotfilen.
Følgende variabelnavne kan benyttes: %filnavn%, %DB-navn%, %mdl%, %lbnr% og %mlf% (DGN-filnavn, plotdatabasenavn, modelnavn, løbenummer og målforhold). Bemærk: her kan ikke benyttes MicroStation variabler.
Plot bibliotek:
Bibliotek hvor plot gemmes.
Følgende variabelnavne kan benyttes: %DGN% - mappe for aktiv dgn-fil samt desuden almindelige MicroStation variabler - f.eks. JNR.
Eksempelvis:
Antal kopier:
Her er det muligt at bestille flere kopier af det aktuelle plot. Der kan bestilles indtil 99 plot, uafhængigt af hvilken plotter/printer, der vælges. For at udnytte denne funktion, kræves ændringer i kommando/settingsfiler. Disse ændringer gennemgås i afsnit 2.4 Databasestruktur. Bemærk at antal plot altid vil være stillet til 1 når PLOTMAP startes op.
Automatisk navngivning uden stop:
Ved multiplot vil plotfiler f.eks. pdf filer blive navngivet automatisk (uden stop). Ellers spørges der hver gang.
Advar hvis plotfil findes:
Hvis plotfilen (som er under dannelse) findes i forvejen spørges før der overskrives. Denne anvendes ved MS-PLOT og forhindrer utilsigtet overskrivning af tidligere genererede plotfiler.
