Formål: Valg af plotter og plotkonfigurationsfil/pentabel.

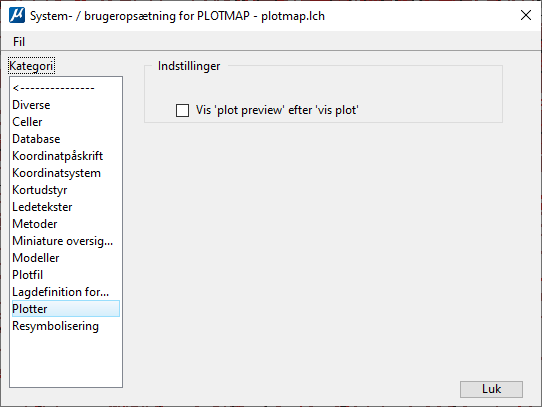

Dialogboksen for Plotter ser ud som herunder:
I denne dialogboks gives der mulighed for at vælge plotter og plotkonfigurations-fil og/eller pentabel. Funktionaliteten er den samme som i plotmap hoveddialogboks. Anvendes sammen med PLOTMAP enkel dialogboks.
Hvis Vis 'plot preview' efter 'vis plot' ikke er slået til, vil der kun fremkomme en dialogboks i forbindelse med åbning af PLOTMAP.
Enheder ved plotning Det er den indstilling som i MicroStations printerdialog styrer hvor "stort" målestokstallet skal være (vælges i MicroStations printerdialog under Settings -> Units). Normalt er denne indstilling millimeter, hvilket betyder at brugeren så skal skrive 5 hvis man vil plotte i 1:5000 (det er det de fleste brugere plejer). Står den i stedet til meter skal målestokstallet skrives "direkte" - d.v.s. at ved målestok 1:5000 skrives 5000 i feltet.
