Formål: Definer cellenavne og cellebibliotek.

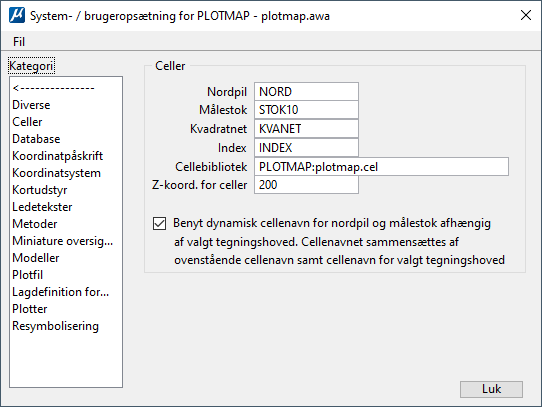

Dialogboksen for Celler ser ud som herunder:
I dialogboksen defineres navn på de celler, der definerer det grafiske udseende af kortudstyr som nordpil, målestok, koordinatkryds og kortbladsindex, samt navn på det cellebibliotek, som anvendes til alle celler bortset fra korthoveder, rammer og signaturforklaringer (se nærmere om dette i afsnit 2.3 Konstuktion af rammer, korthoveder, signaturforklaring og øvrigt kortudstyr).
Når der arbejdes i en 3D fil, er placering af rammer, korthoved m.v. sat til kote 200 (default). Dette er gjort for at sikre, at korthoveder med hvid baggrund placeres øverst. Det er også tilfældet, hvis plotrammen flyttes eller der snappes til et hjørne.
Dynamisk cellenavn for nordpil og målestok
Hvis der ønskes forskellig nordpil og målestok afhængig af valgt tegningshoved aktiveres fluebenet ud for "Benyt dynamisk cellenavn...".
Det kan udnyttes hvis der til visse tegningshoveder ønskes en særlig nordpil og evt. målestok ...det kan f.eks. være hvis der er firmaspecifikke tegningshoveder som skal bruge en anden nordpil.
Når fluebenet er aktiveret vil Plotmap søge efter et cellenavn som sammensættes efter det cellenavn der er angivet som nordpils-cellenavn efterfulgt af "_" (underscore) og cellenavnet for det valgte tegningshoved. Det vil sige at navnene for nordpils- og målestokscellerne skal tilføjes cellenavnet for tegningshovedet (adskilt med underscore "_").

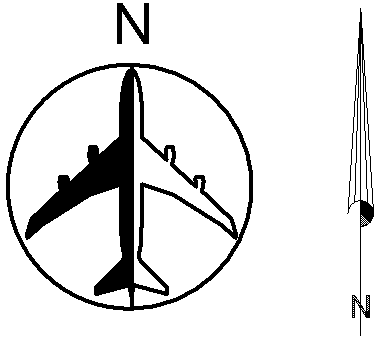

Eksempel: ved plot til en lufthavn ønskes at nordpilen skal være et fly - i stedet for den sædvanlige pil. Her oprettes først en tegningshovedcelle, f.eks. med navnet "LIFA-LUFTHAVN". Derefter oprettes en ny nordpilscelle som så skal have navnet NORD_LIFA-LUFTHAVN og tilsvarende med evt. målestokscelle: STOK10_LIFA_LUFTHAVN.
Hvis disse celler ikke findes vil Plotmap tage de almindelige celler NORD og STOK10 (som det fremgår af dialogboksen herover). Der behøves derfor ikke at laves nordpils-/målestoksceller for hvert eneste tegningshoved.
