Formål: Definer format og placering af koordinatpåskrifter.

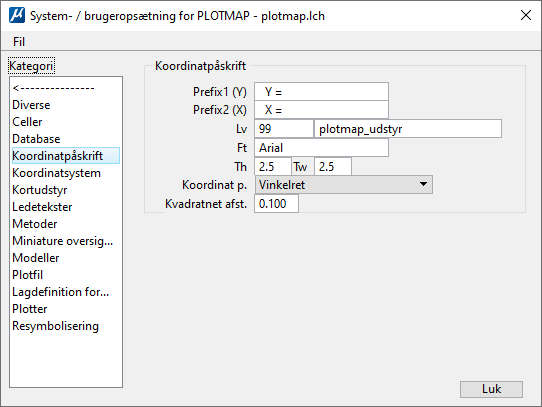

Dialogboksen for Koodinatpåskrift ser ud som herunder::
I dialogboksen defineres det grafiske udseende og placering af koordinatpåskrifterne og koordinatværdierne:
Prefix1 (Y) og Prefix2 (X):
Prefix til henholdsvis Y- og X-koordinatens værdi. I standardopsætningen kommer dette til at se sådan ud:
Y = 200
X = 200
Vær opmærksom på, at blanke tegn kommer med i prefix til koordinatværdien.
Lv, Ft og Th
Koordinatpåskriftens symbologi (Lv, Co, Wt og St), samt font (Ft), teksthøjde (Th) og tekstbredde (Tw).
Koordinat placering:
Placering af koordinatpåskrift:
- Vinkelret (ved koordinatkryds)
- Langs ramme (højre / bund)
- Langs ramme (venstre / bund)
- Langs ramme (højre / top)
- Langs ramme (venstre / top)
- Langs ramme (alle sider)
Ved placering af koordinater langs ramme, bliver der altid sat koordinatkryds og koordinatværdi i hjørnerne. Placering af koordinater langs ramme kræver, at plottet ikke er drejet.
Kvadratnet afstand:
Her defineres afstand mellem koordinatkryds ved indtastning af den ønskede værdi.
