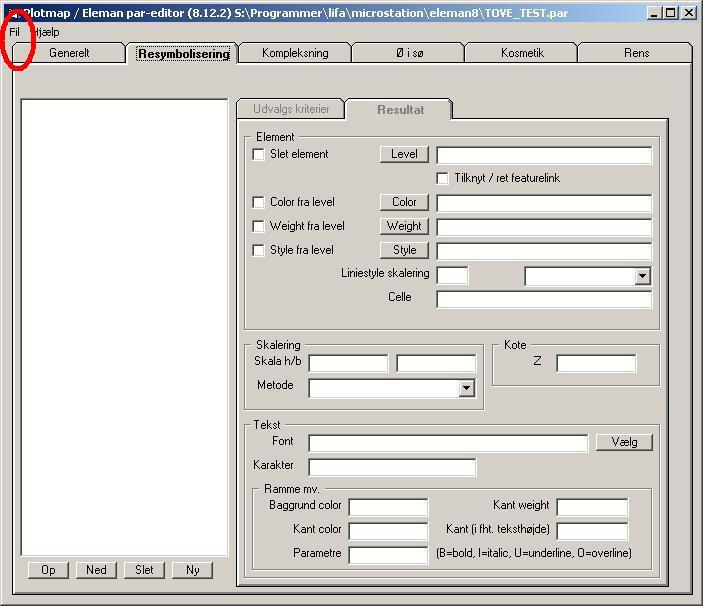

Når man skal lave en ny parameter, klik på Fil > Ny.
Så kan man starte med at definere Udvalgs kriterier og derefter Resultatet.
Fanebladene udføres i følgende rækkefølge : Generelt – Resymbolisering – Kompleksning – Ø i sø – Kosmetik - Rens.
Kun én betingelse af gangen. Vær opmærksom på, at hvis der er lavet flere ændringer til samme level indenfor samme faneblad, er det kun den første, som udføres.
Men man har hele tiden mulighed for, at se ændringerne ved at danne en plotfil.
Man kan flytte ændringer op eller ned.
Hvis man vil slette en ændring, gøres dette ved at vælge ændringen og klikke på Slet i nederste venstre hjørne.
Som eksempel vil parameterfilen: PLOTMAP.PAR gennemgåes.

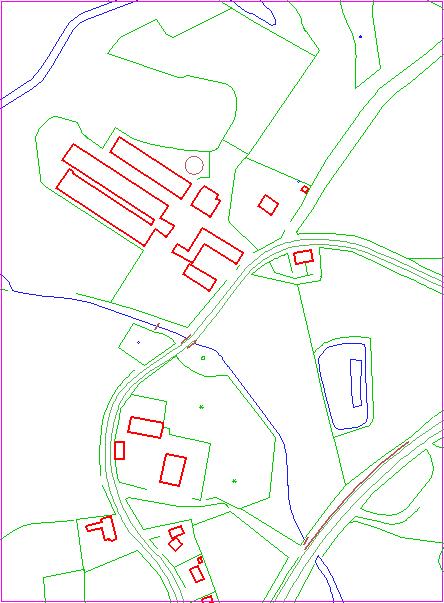

Nedenunder illustreres grundkortet, hvor ingen plotparameter er sat.

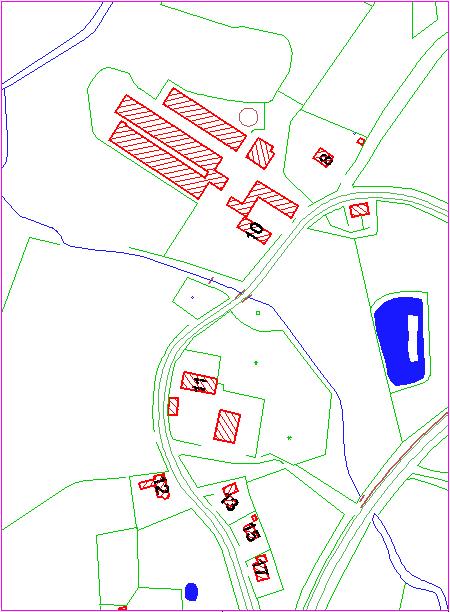

Plot resultatet viser samme grundkort, hvor PLOTMAP.PAR er indlæst.
Hvad er der sket med data ?
Først er alle koter sat til 0 under faneblad: Generelt
I faneblad Resymbolisering vil enkelte af parameterne blive beskrevet yderligere:

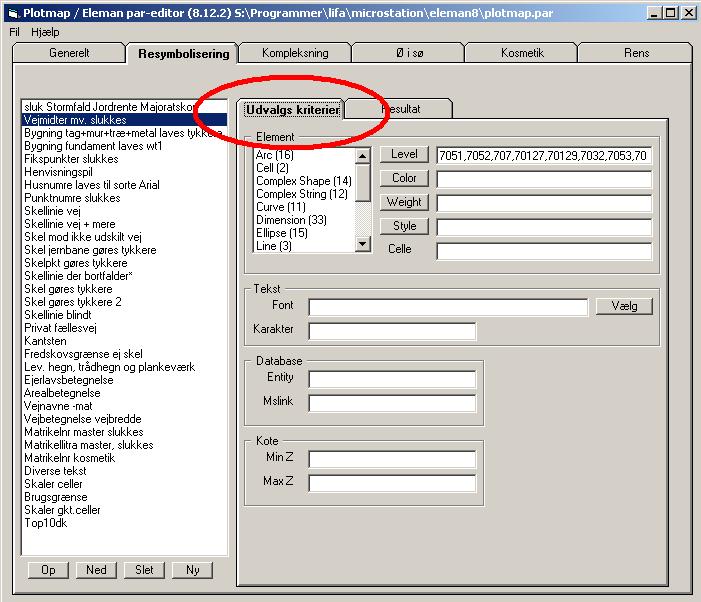

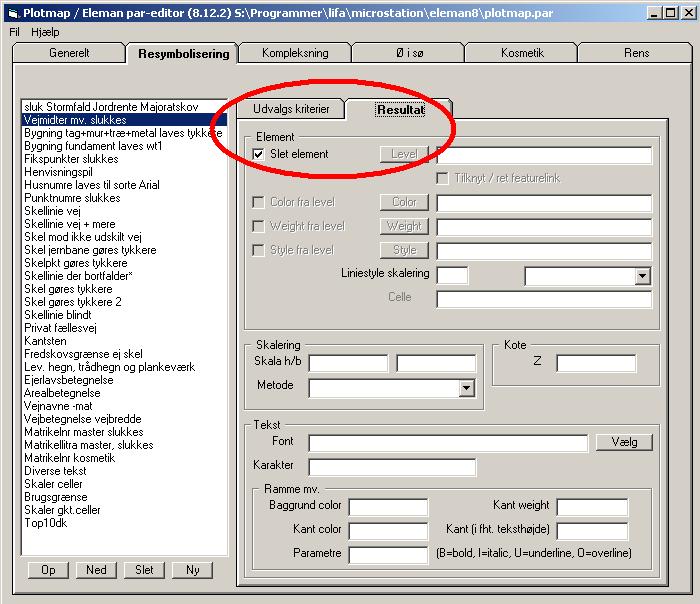

a. Vejmidterne slukkes.
I Udvalgs kriterier vælges de lag som skal slukkes for, ved klik på Level. Under Resultat sættes ”flueben” ud for Slet Element.

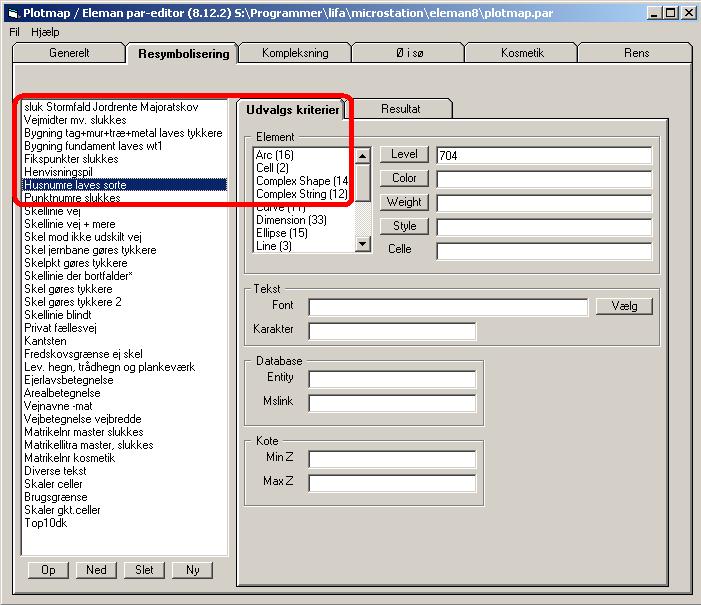

b. Husnumre laves sorte.

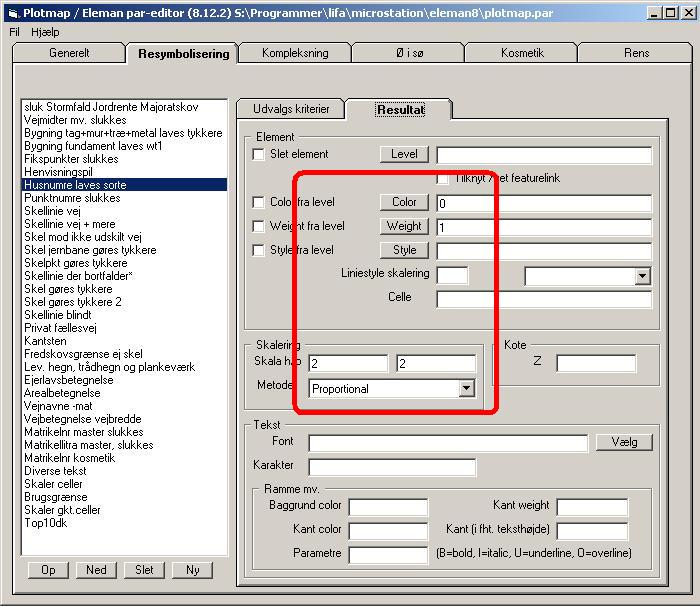

I Udvalgs kriterier vælges det level som skal ændres. Under Resultat udpeges den nye farve, og hvis der skal ske en skalering af højde og bredde, samt metoden (se yderligere forklaring under afsnittet om skalering af celler) indtastes dette.
Når der klikkes på vælg fremkommer følgende liste med aktuelle fonte, se eventuelt afsnit 2.1.3.1.

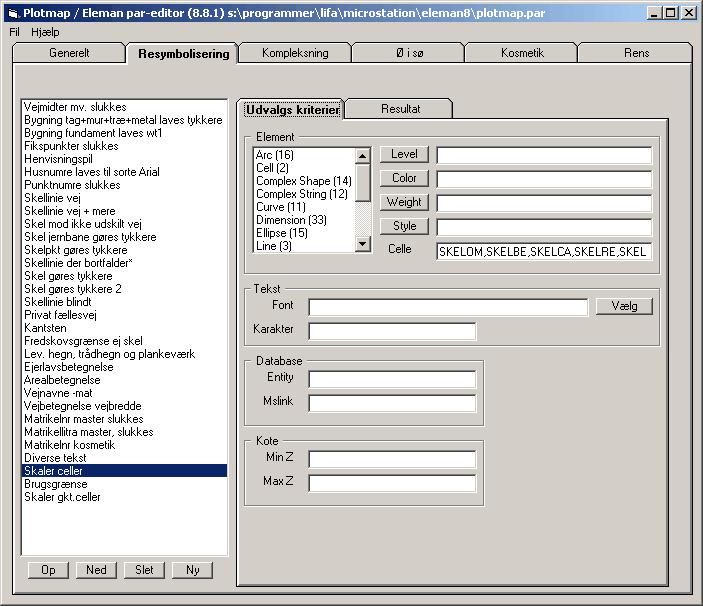

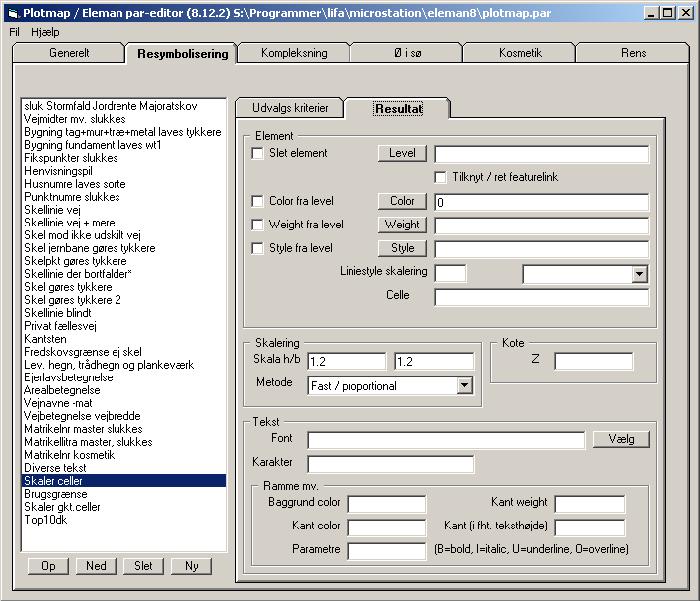

c. Skaler celler.
I Udvalgs kriterier vælges de celler som skal skaleres og i Resultat indtastes skaleringsfaktoren samt metoden. Det er også muligt at erstatte cellerne med en ny celle.
Hvor meget en celle skaleres op eller ned i størrelse, er afhængig både af skaleringsmetode og den skaleringsfaktor, der angives i parameterfilen.
Der kan vælges mellem 5 forskellige metoder for skalering:
1. |
Proportionalt |
P |
2. |
Kvadratrod |
K |
3. |
Fast |
F |
4. |
Fast/proportional |
FP |
5. |
Fast/kvadratrod |
FK |
Derefter behandles faneblad Kompleksning:

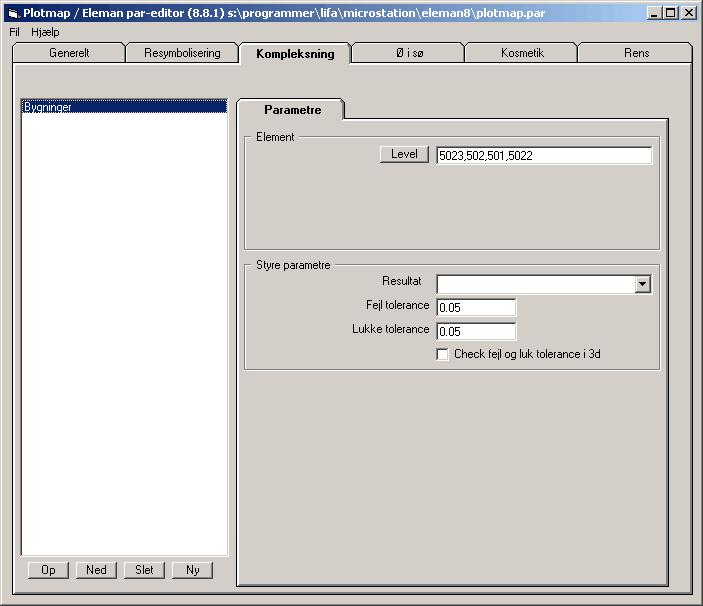

d. Der kontrolleres om alle bygninger er lukket. Ellers vil de blive det indenfor en fejl/luk tolerence.

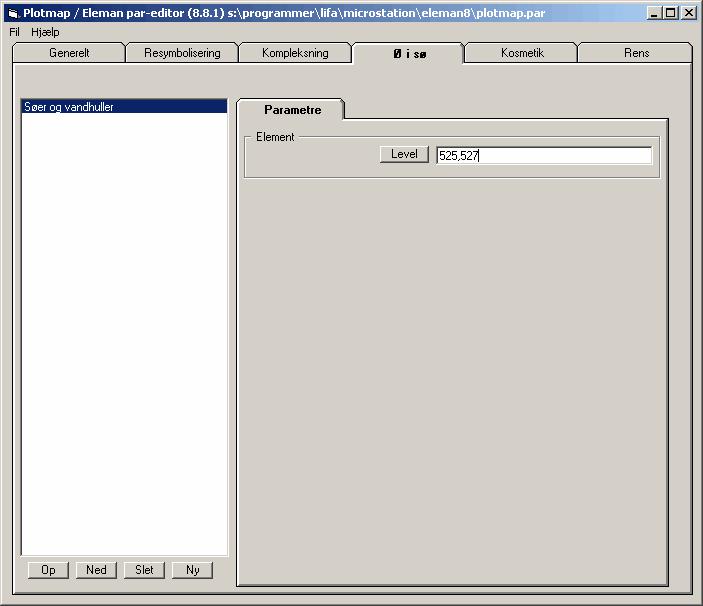

Derefter behandles faneblad Ø i sø:
e. I en sø, som indeholder en ø, vil der blive lavet ”hul” i søfladen. Det samme gælder for vandhuller.
Til sidst er der fanebladet Kosmetik

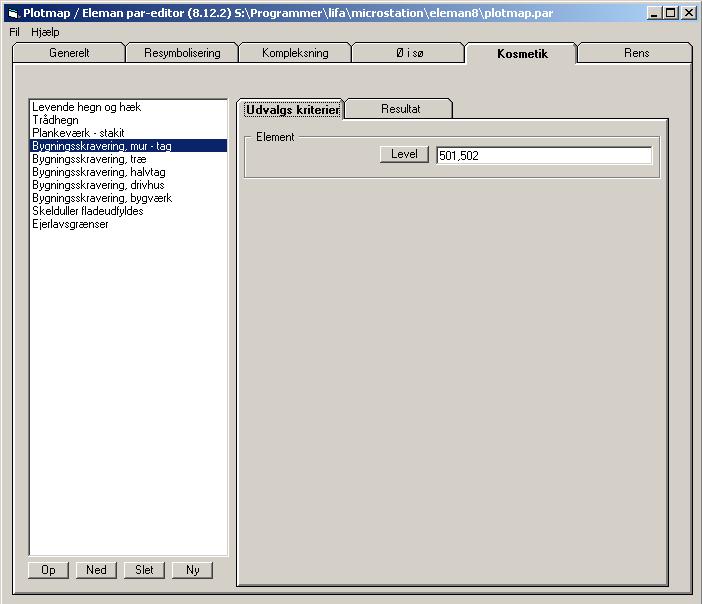

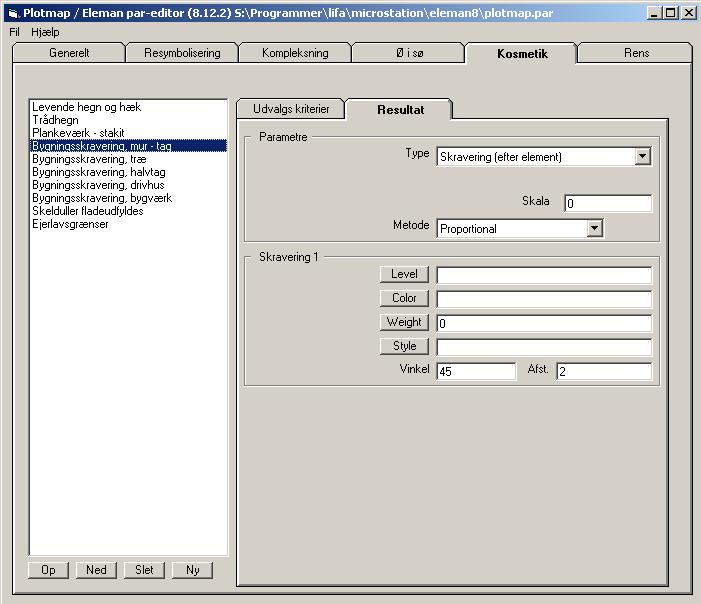

f. Skravering af bygning
Bygning mur og tag er skraveret med 45 grader i forhold til elementets første side.

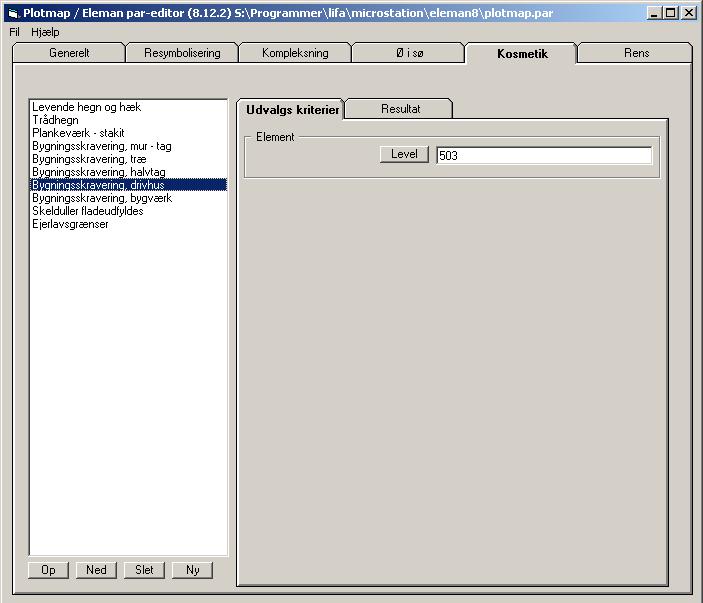

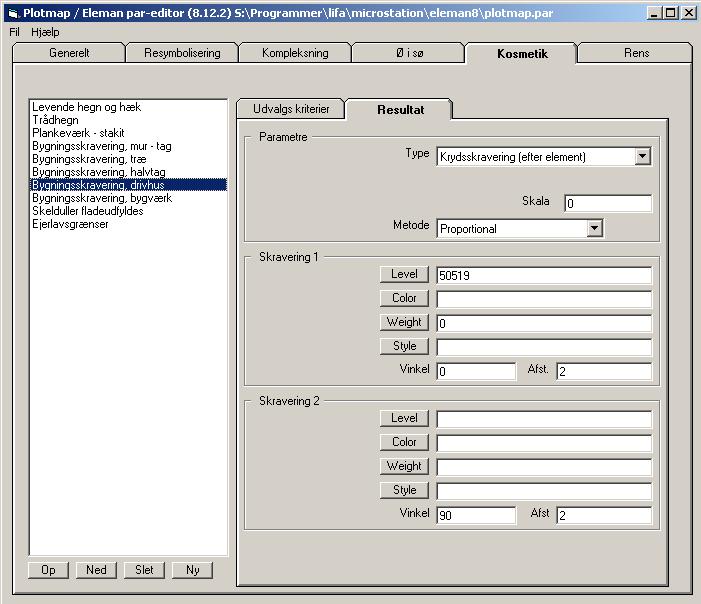

g. Krydsskravering af drivhus
I Udvalgs kriterier vælges laget drivhus og under resultat lægges krydsskraveringer i et nyt level og skravering 1 sættes til 0 grader i forhold til elementes første side og en afstand på 2. Skravering 2 sættes til 90 grader i forhold til første side og den samme afstand som Skravering 1.
