Rammecellen definerer:



-        Plotareal

-        Foldemærker osv.



Plotarealet defineres af den første shape, der dannes ved konstruktion af cellen (kan være irregulær). Hvis der kun er en shape i cellen, vil denne definere plotarealet. Det kan derfor være hensigtsmæssigt at undgå at lave mere end en shape i cellen, og danne resten ved hjælp af linier/liniestrenge.



Foldemærkerne placeres grafisk hvor de ønskes.



Placering af øvrige elementer styres ved hjælp af bestemte ledetekster. Disse tekster er:





Ledeteksterne er almindelige tekster, som placeres ved hjælp af standard MicroStation teksteditor. Det tilhørende element bliver placeret med origin i ledetekstens origin. Man bør tage hensyn til dette, når cellen opbygges således, at origin placeres samme sted i samme typer celler. F.eks. placeres origin i korthoved­celler altid i øverste højre hjørne.



Hvis man desuden placerer ledeteksten med samme justering i cellen vil det lette fremtidig vedligeholdelse (og forståelse), da det synsmæssigt vil fremstå logisk.



Ledeteksterne udskiftes med de aktuelle celler eller fjernes, hvis det ønskede element ikke skal placeres, og øvrige tekster passerer uberørt. Ledeteksters størrelse, farve, justering mv. er uden betydning, men af hensyn til vedligeholdelse kan det være hensigtsmæssigt at placere disse med nogenlunde samme justering og størrelse som den tilhørende celle.



Nedenfor vises eksempel på en rammecelle med foldemærker, én shape og ledetekster. Ledeteksten i nederste højre hjørne - hoved - er placeret op/ned, for at undgå, at evt. ændringer i fontstørrelsen kan forrykke placeringen af den tilhørende celle. (I designfilen lagres tekster i nederste venstre hjørne, og aktuelt snappunkt beregnes derfor udfra den aktuelle font.)

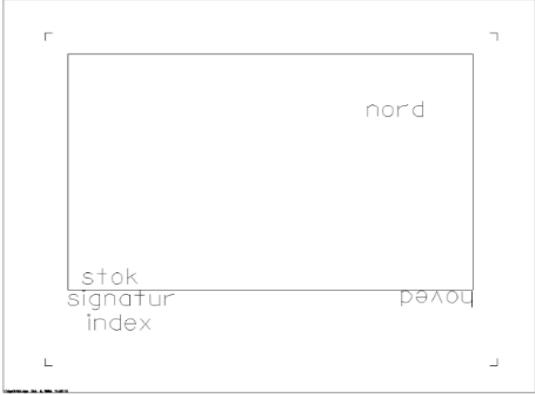

Eksempel på rammecelle med ledetekster, foldemærker og én shape (den ydre ramme er ikke med i cellen). Bemærk at ledeteksten i nederste højre hjørne er placeret op/ned, for at undgå, at ændringer i fontstørrelsen skal få indflydelse på placering af den tilhørende celle.



Efterfølgende vises hvordan de tilhørende elementer placeres i rammecellen.

Bemærk at der ikke er valgt nogen signaturforklaring, og ledeteksten signatur er således slettet.

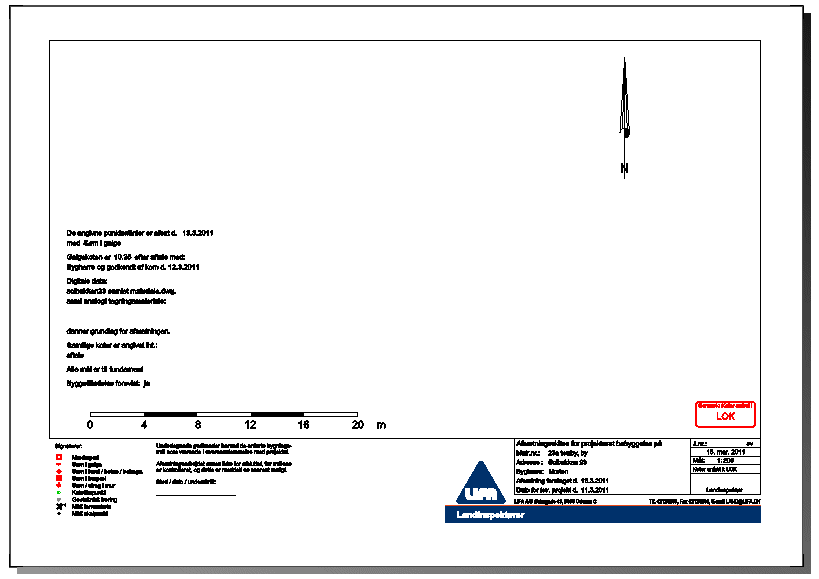

Figuren viser hvordan elementerne bliver placeret i rammecellen ovenfor. Bemærk at der ikke er valgt index.

Når cellen er konstrueret, skal den tilhørende databasetabel opdateres, se afsnit 2.4.3 Redigering af databasetabeller.
