Best Fit cirkel i vandret eller beregnet plan:
Funktionerne "Best Fit linje" og "Best Fit cirkel" benytter samme princip.
Funktionerne beregner først en plan og derudfra dannes den bedste linje eller cirkel i dette plan efter mindste kvadraters princip.
Hvis der er valgt vandret plan bliver cirklen eller linjen beregnet til et vandret plan.
Fremgangsmåde
1.Før funktionen startes select'es de punkter der skal bruges til beregningen af en cirkel eller linje.
2.Start Best Fit og vælg Cirkel i vandret eller beregnet plan i Best Fit-menuen.
Tilvælg evt. Dan rapport, Tilføj punktnumre og residualer.
3.Programmet optegner automatisk en cirkel i det valgte plan.

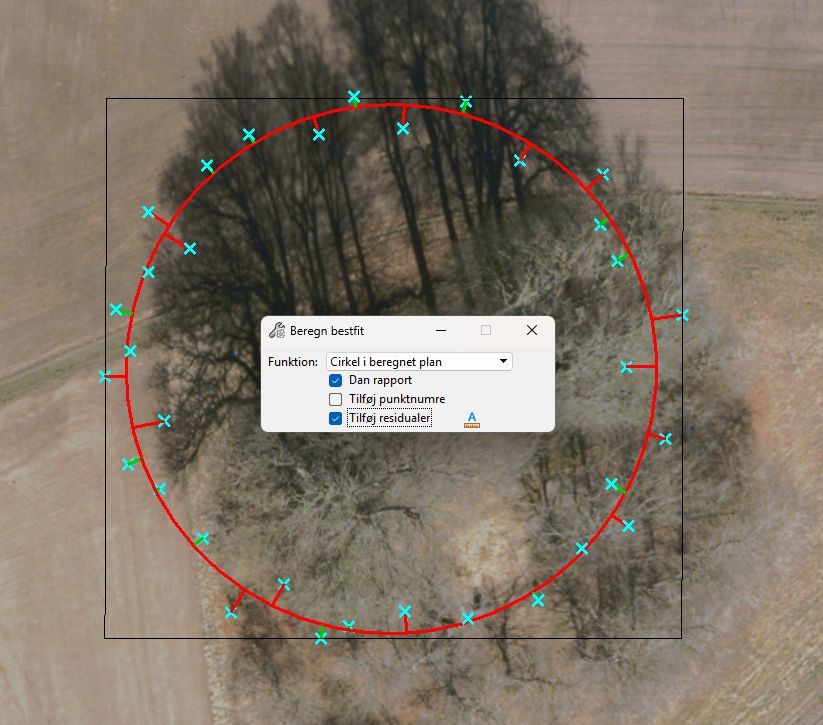

I eksemplet herunder ses de valgte punkter (turkis), den beregnede cirkel (rød), residualerne (rød) og den plan (sort rektangel) som cirklen ligger på.
Symbologi (Level, Color, Style og Weight) der optegnes med er altid den aktive ...i eksemplet herunder er farvene ændret.

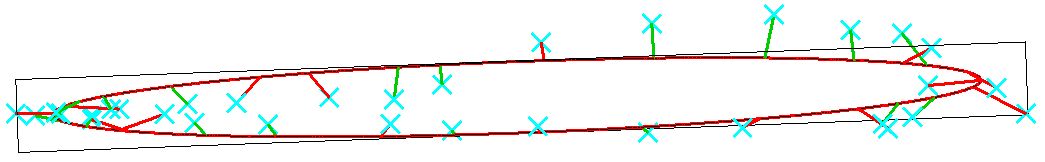

Nedenstående viser samme beregning i Front View:
I forhold til dokumentation er det muligt at danne en rapport ved at sætte et flueben ud for "Dan Rapport". Her anbefales det samtidigt at sætte flueben ved "Tilføj punktnumre" så de også bliver optegnet i dgn filen.

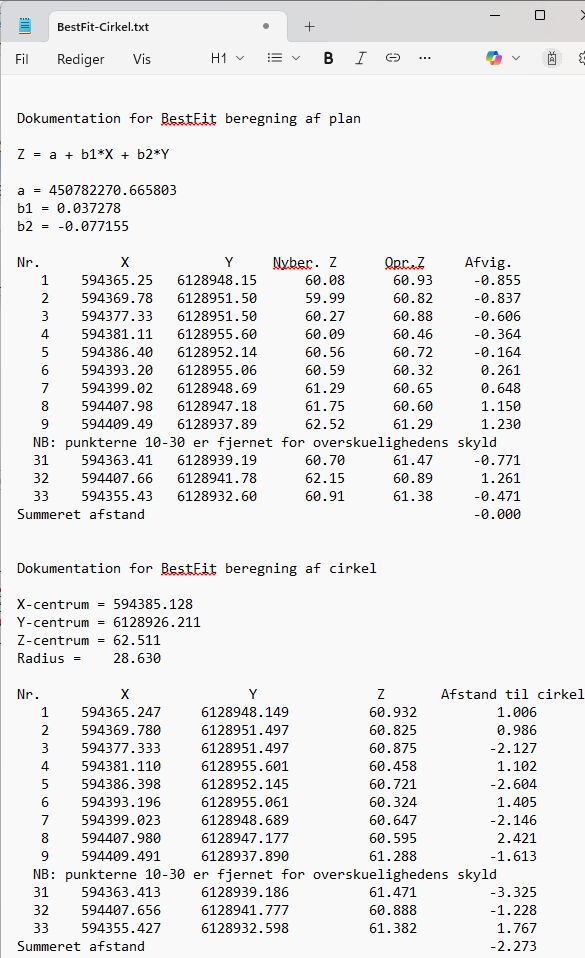

Rapporten dannes og vises automatisk efter at beregningen er foretaget. Rapporten viser beregningsgrundlaget for både planet og linjen.
Residualerne/afvigelserne til alle punkterne beregnes og kan benyttes til dokumentation.
