Funktionen middel-liniegeometri er en funktion som beregner den bedst mulige middel liniestreng imellem to liniestrenge.
Eksempelvis kan funktionen udtegne en vandløbsmidte ud fra to vandløbssider.
Bemærk: Som beskrevet herunder dannes middellinjen udfra tværgående hjælelinjer. Disse afsættes i et interval ud af de valgte linjer, uafhængigt af hvor linjerne har knækpunkter. Det kan i visse tilfælde give en uhensigtsmæssig middellinje. Her henvises i stedet til funktionen "Middel-linjegeometri (vægge)" som udelukkende placerer tværgående hjælpelinjer der hvor de originale linjer har knækpuknter (ikke i et bestemt interval). Det kan i en del situationer give et bedre resultat.
1. Før funktionen startes skal de to liniestrenge, der skal beregnes middel-linie mellem, udvælges.
Bemærk! Der kan kun anvendes liniestrenge til denne funktion.
2. Når liniestrengene er valgt (selected), kan funktionen vælges i menuvalget.
Værktøjet benytter tværgående hjælpelinjer til at beregne den bedst mulige middel-linje. Hvor tæt disse hjælpelinjer placeres langs linjestrengene (intervallet) kan bestemmes under middel-linjegeometri funktionen. Her findes to muligheder:
Fast afstand: Her bestemmes en fast afstand mellem hjælpelinjerne (i dgn filens enheder) og antallet af hjælpelinjer vil afhænge af længden på den længste af de valgte linjestrenge, da det er denne værktøjet tager udgangspunkt i. Der placeres punkter langs den længste linjestreng med den afstand der her bestemmes. Samme antal punkter placeres jævnt fordelt på den korte linjestreng og punkterne forbindes på tværs to og to af hjælpelinjerne.
Fast antal punkter: Her bestemmes et fast antal hjælpelinjer. Afstanden mellem hjælpelinjer vil her afhænge af længden på den længste af de valgte linjestrenge. Også her vil samme antal punkter placeres jævnt fordelt på den korte linjestreng og punkterne forbindes på tværs to og to af hjælpelinjerne.
Når det er valgt hvad hjælpelinjerne skal dannes efter, accepteres med venstre klik ude i kortet.
Funktionen danner herefter hjælpelinjerne og beregner midtpunktet på hver hjælpelinje, hvor der placeres et punkt. Alle disse punkter forbindes herefter til en middellinje. Sættes der flueben i "Dan hjælpelinier" vises de dannede hjælpelinjer, ellers er det kun den beregnede middel-linje der fremgår. Eventuelle hjælpelinjer og middel-linjen tegnes på det aktive level.
Skæringspunktets prioritet i %

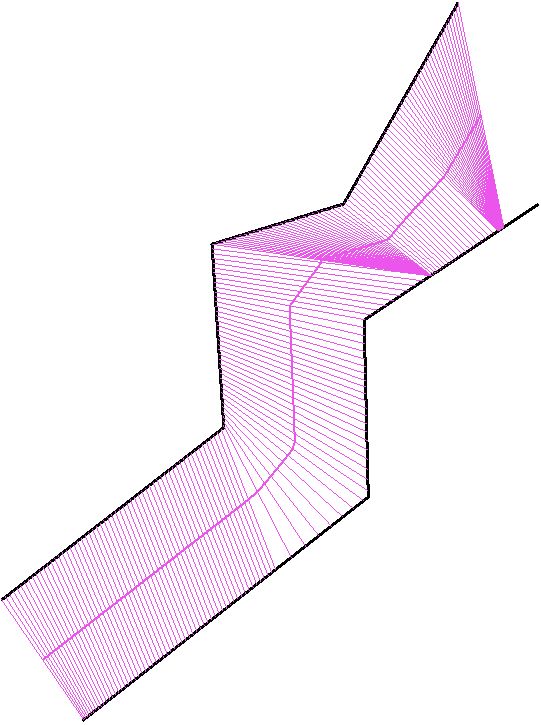

Skæringspunktets prioritet = 10%

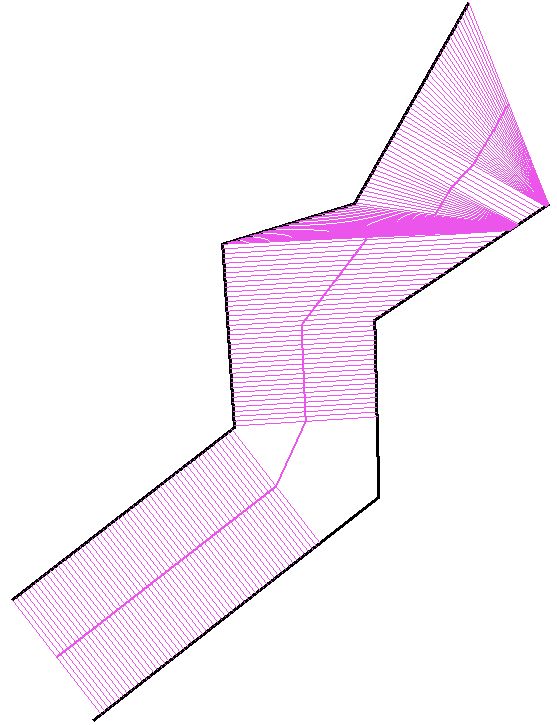

Skæringspunktets prioritet = 100%
Fordi de to valgte linjestrenge ikke nødvendigvis er helt lige lange eller nødvendigvis følger hinandens udformning gennem deres forløb, kan hjælpelinjerne der dannes blive meget forskudt. Dette betyder ikke noget hvor linjestrengene følger hinanden - se figur til venstre. herunder. Det kan dog give problemer ved eks. skarpe sving - se figur til højre herunder.
Dette kan dog justeres ved at sætte skæringspunktets prioritet op.
Skæringspunktets prioritet er et udtryk for i hvor høj en grad funktionen skal danne hjælpelinjer ud fra den længste linjestreng i rette vinkler (0-100 %). Jo højere prioritet desto hårdere prioriteres at hjælpelinjen skal være vinkelret på den længdste linjestreng. Sættes skæringspunktets prioritet til 100, tegnes hjælpelinjerne derfor vinkelret ud fra linjestrengen, hvor det er muligt. I eksemplet ovenfor til højre er prioriteten sat til 0% mens den er sat til 100% i eksemplet herunder.
Det er dog ikke alle steder at dette vil forbedre middel-linjen, og det vil afhænge af linjestrengenes forløb. Det kan derfor være nødvendigt at forsøge med forskellige indstillinger (afstand/antal punkter og skæringspunktets prioritet) af funktionen, til middel-linjen passer. Derudover kan det være nødvendigt at inddele linjestrengene i flere mindre dele, hvis funktionen ikke kan danne en middel-linje der passer for hele strækningen.
Info: Middellinjen bliver en Complex chain ved mange knækpunkter
Da middel-linjen opstår mellem midterpunktet på en (eventuelt) lang række hjælpelinjer, kan middel-linjen ende med at bestå af mange knækpunkter (vertex). Overskrider dette antal 4999 (er der eks. en hjælpelinje pr. meter på en 5 km lang strækning), vil middel-linjen blive en "Complex-chain", da en linjestreng i Microstation ikke kan indeholde mere end 4999 punkter.
