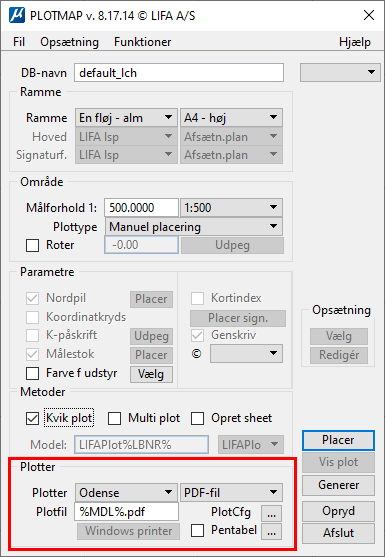

Formål: Bestem plotter/printer og definer plotterkonfigurationsfil eller pentabel og plotfil.
Der kan vælges, hvilken plotter eller printer plottet skal tegnes ud på, udfra de på forhånd definerede alternativer. Desuden gives der mulighed for enten at vælge plotterkonfigurationsfil (PlotCfg), eller MicroStation pentabel (Pentabel).

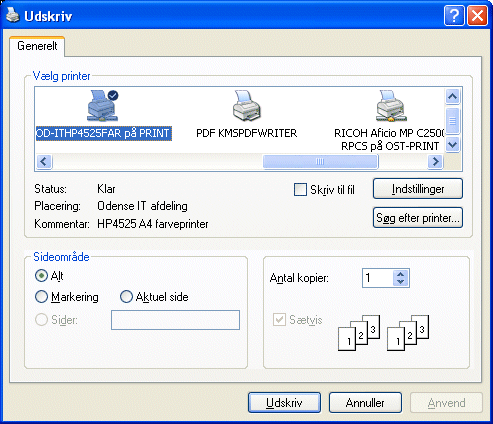

Ved valg af ’Windows-printer’ åbnes en dialogboks som vist.
I denne dialogboks gives der mulighed for at vælge en af de printere/plottere som er tilknyttet via Windows printer opsætning. Plottet genereres ved et tryk på Udskriv knappen.

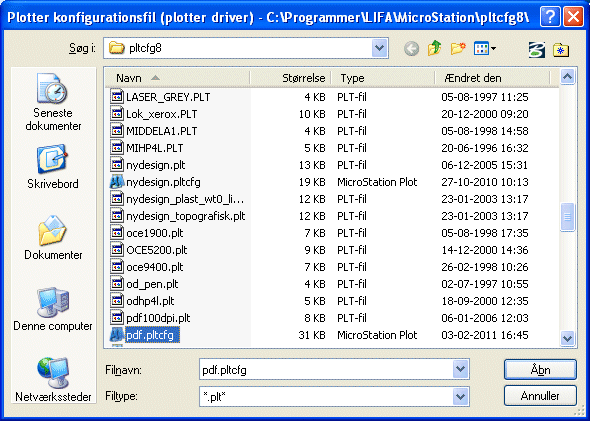

Ved at sætte ”flueben” i PlotCfg-knappen, gives der mulighed for at vælge plotterkonfigurationsfil:
Dette anvendes først og fremmest, når der er defineret flere konfigurationsfiler til den enkelte plotter (printer). For eksempel kan der til en farveplotter være defineret flere konfigurationsfiler indeholdende forskellige penopsætninger.
I øvrigt bestemmes filformatet af den plotter eller printer, der er valgt. Det er derfor vigtigt, hvis man vælger en fil i dialogboksen, at denne ikke er i konflikt med plotter/printervalget.
Hvis plottet ønskes gemt i en plotfil, f.eks. til arkivering eller senere udtegning, indtastes et plotfilnavn i feltet Plotfil. I denne sammenhæng kan det være afgørende, hvilket format plotterkonfigurationsfilen har, og man skal derfor også vælge den fil eller plotter, der giver det rigtige filformat.
Hvis filnavn ikke angives, gemmes plottet i en fil med det navn, der er defineret i PLOTMAP's bruger opsætning (bruger opsætning - diverse, default plotfil), f. eks. PLOTMAP.000. Denne fil bliver overskrevet næste gang, der genereres et plot, hvis der ikke angives nyt plotnavn.

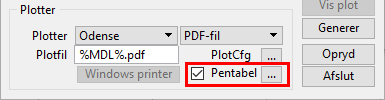

Pentabel
Fluebenet "Pentabel" bliver automatisk aktiveret og viser om der er tilknyttet en pentabel (flueben tændt) eller der ikke er pentabel på (flueben slukket).
Fluebenet er tændt hvis den aktuelle plotterkonfigurationsfil indeholder valg af en pentabel eller der vælges en pentabel ved at trykke på "browse" knappen; "..." til højre for pentabels fluebenet.

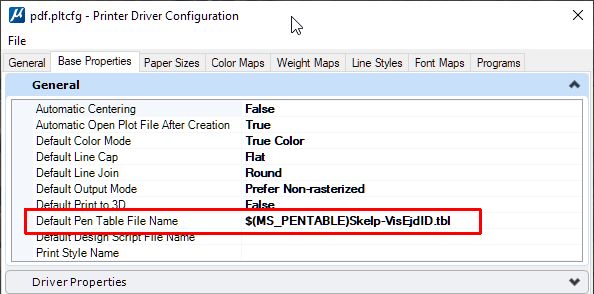

Eksempel på plotterkonfigurationsfil og valg af pentabel.
I feltet Default Pen Table File Name er defineret at pentabelen Skelp_VisEjdID.tbl skal tilknyttes.
