DSFLUD kaldes ved at vælge DSFLUD i LIFA menuen eller ved i MicroStation at indtaste kommandoen: MDL LOAD DSFLUD.
Hermed fremkommer denne dialogboks:

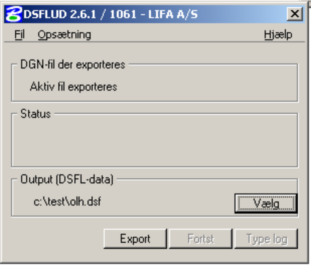

Figur 1-1 DSFLUD dialogboksen.
Herunder beskrives kort DSFLUD dialogboksen som udgør programmets brugerflade. Fra denne dialogboks vælges alle funktioner, ligesom konfiguration mv. foretages herfra.
Øverst findes de 3 pulldown menuer ’Fil’, ’Opsætning’ og ’Hjælp’:
Under Fil menuen findes følgende funktioner:
Hent setup-fil
Der giver mulighed for at hente en opsætning.
Gem setup-fil
Der giver mulighed for at gemme den aktuelle opsætning.
Afslut
Der afslutter programmet.
Under Opsætning menuen findes følgende funktioner:
Opsætning
Der åbner en opsætningsmenu som anvendes til konfiguration af programmet. Menuen er kategori inddelt. Når der vælges en kategori, ses de til denne kategori hørende parametre. Se kapitel 2 om programopsætning.
Hovedoplysninger
Der åbner en menu som anvendes til indtastning af hovedoplysninger. Se afsnit Hovedoplysninger.
Under Hjælp menuen findes følgende funktioner:
Om DSFLUD
Viser licensinformation.
Memory debug
Viser hvor meget hukommelse DSFLUD har allokeret, og hvor mange filer der er åbne.
Videre findes der følgende tekstfelter i dialogboksen:
DGN-fil der exporteres
Her ses hvilken eksport-tilstand der er valgt (en eller flere DGN-filer, fence osv.).
Status
Heri ses den type som aktuelt behandles eller status for programmets afvikling.
Output (DSFL-data)
Her ses filnavnet som DSFL-data eksporteres til.
Valg af filer samt start af eksport sker ved hjælp af følgende knapper i dialogboksen:
Vælg
Der er 2 vælg-knapper:
1.Under ’DGN-fil der exporteres’ vælges designfiler til eksport. Denne ses dog kun hvis der eksporteres flere filer, jfr. valg under 2.1.2 DGN-fil data
2.Under ’Output (DSFL-data)’ vælges navn og sti til DSFL-fil. Benyttes til at bestemme placering og filnavn for den DSFL-fil der dannes.
3.
Export
Starter eksporten af den/de valgte filer. Eksport processen kan midlertidigt stoppes ved at trykke på <ESC>tasten, med mindre der eksporteres ved hjælp af et fence. jfr. valg under 2.1.2 DGN-fil data.
Forts
Fortsætter eksporten efter en pause. <ESC>tasten stopper eksporten midlertidigt.
Type log
Viser den aktuelle logfil.
