2.1.2 DGN-fil data

<< Click to Display Table of Contents >>

Navigation:  Kapitel 2 Programopsætning > 2.1 Valg af programopsætning >

2.1.2 DGN-fil data



Denne kategori indeholder overordnede parametre vedrørende valg af data til eksport.

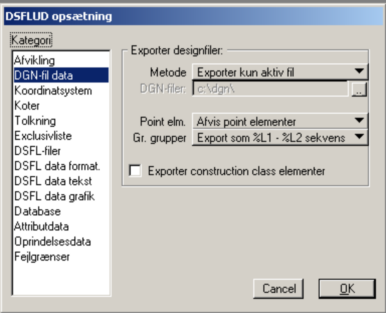

Figur 2-3 DSFLUD opsætning: DGN-fil data.



Metode: Her vælges eksportmetode; hvilke filer skal eksporteres. Mulighederne er:



 Exporter kun aktiv fil:

Kun den aktive fil eksporteres.
Export fence:
Data som opfylder fencet eksporteres. Hvis der benyttes ’clip lock’, klippes celler og tekster ikke.
Export aktiv fil med referencefiler:
Den aktive fil med alle dens referencefiler eksporteres.
Flere DGN-filer til samme DSFL-fil:
Der skal opstilles en liste med filer som programmet skal behandle. Disse filer eksporteres til én DSFL-fil.
Flere DGN-filer til hver sin DSFL-fil:
Der skal opstilles en liste med filer som programmet skal behandle. Disse filer eksporteres til hver sin DSFL-fil. DSFLUD bestemmer DSFL-filernes navn udfra DGN-filens navn, idet extension skiftes til  .dsf.







DGN-filer:Her indtastes sti til DGN-filer. Dette benyttes kun, når brugeren skal vælge, hvilke filer der skal eksporteres.



Efter directoriet kan indtastes en filmaske, f.eks. c:\dgn\*.gkt - dette vil bevirke, at når der skal opstilles en liste med designfiler, programmet skal behandle, vil filvalgsdialogboksen starte i directoriet c:\dgn\, og kun vise filerne *.gkt. Det er dog enkelt at ændre sti og filmaske i filvalgsdialogboksen.



Pointelementer:Angiv hvorledes DSFLUD skal forholde sig til point elementer (linier med startpunkt = slutpunkt). Der er følgende muligheder:



Afvis point elementer:
Pointelementer afvises - der gives en advarsel i logfilen.
Exporter som punkt:
Pointelementer eksporteres som punkter med kommandoen %P1K.
Exporter som linie:
Pointelementer eksporteres som linier med kommandoen %L1KR.







Gr. grupper:Angiv hvorledes DSFLUD skal forholde sig til grafiske grupper. Mulighederne er:



Ingen tolkning.

De grafiske grupper ignoreres.
Export som L1 – L2 sekvens.
Det første kortobjekt får koden %L1K* som angiver at det er første objekt, de efter følgende objekter får koderne %L2K* som angiver at det er sammenhørende objekter, som ikke nødvendigvis hænger sammen geografisk.
L1 L2 sekvens / F1 F4 sekvens
Som ovenfor, men desuden:
Hvis der er tale om lukkede flader der er samlet i en grafisk gruppe forventes det her at første flade er solid og denne eksporteres med %F1.
Efterfølgende flader kan være status=HOLE og dette vil bevirke at de eksporteres som %F4 dvs huller i den omgivende flade (ø i sø).
Der er ingen kontrol på om denne struktur er overholdt, og der er ingen kontrol på om data således bliver ulovlige topologisk.





Exporter construction class elementer
Angiv om DSFLUD skal eksportere designfil-elementer i construction class.
