Kapitel 2 Programopsætning > 2.1 Valg af programopsætning

Denne kategori indeholder parametre vedrørende koordinatsystem i designfiler og i DSFL-fil.

dktm2

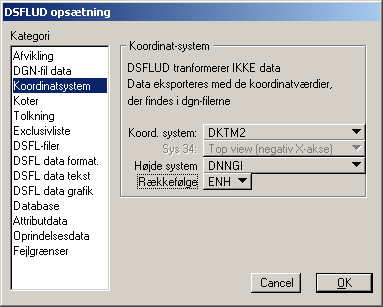

Figur 2-4 DSFLUD opsætning: Koordinatsystem.

Koord. System:

Her kan vælges koordinatsystem. Der er følgende muligheder:

Lokalt system:

I DSFL-filen benyttes kode LOK i %H1. Designfilens koordinater benyttes “som de er”.

System 34 Jylland / Fyn:

I DSFL-filen benyttes kode S34J i %H1. Designfilens koordinater konverteres i henhold til næste parameter.

System 34 Sjælland:

I DSFL-filen benyttes kode S34S i %H1. Designfilens koordinater konverteres i henhold til næste parameter.

System 45 Bornholm:

I DSFL-filen benyttes kode S45B i %H1. Designfilens koordinater konverteres i henhold til næste parameter.

DKTM1

I DSFL-filen benyttes kode DKTM1 i %H1. Designfilens koordinater konverteres i henhold til næste parameter.

DKTM2

I DSFL-filen benyttes kode DKTM2 i %H1. Designfilens koordinater konverteres i henhold til næste parameter.

DKTM3

I DSFL-filen benyttes kode DKTM3 i %H1. Designfilens koordinater konverteres i henhold til næste parameter.

DKTM4

I DSFL-filen benyttes kode DKTM4 i %H1. Designfilens koordinater konverteres i henhold til næste parameter.

UTM zone 32, ED50:

I DSFL-filen benyttes kode U32 i %H1. Designfilens koordinater benyttes “som de er”.

UTM zone 33, ED50:

I DSFL-filen benyttes kode U33 i %H1. Designfilens koordinater benyttes “som de er”.

UTM zone 32, wgs84:

I DSFL-filen benyttes kode U32 i %H1. Designfilens koordinater benyttes “som de er”.

UTM zone 33, wgs84:

I DSFL-filen benyttes kode U33 i %H1. Designfilens koordinater benyttes “som de er”.

UTM zone 32, euref89:

I DSFL-filen benyttes kode U32 i %H1. Designfilens koordinater benyttes “som de er”.

UTM zone 33, euref89:

I DSFL-filen benyttes kode U33 i %H1. Designfilens koordinater benyttes “som de er”.

System KP2000 Jylland/Fyn:

I DSFL-filen benyttes kode KP2000J i %H1. Designfilens koordinater benyttes “som de er”.

System KP2000 Sjælland:

I DSFL-filen benyttes kode KP2000S i %H1. Designfilens koordinater benyttes “som de er”.

System KP2000 Bornholm:

I DSFL-filen benyttes kode KP2000B i %H1. Designfilens koordinater benyttes “som de er”.

System 34:

Her angives hvilken simulering af system 34 der er benyttes. Der er flg. muligheder:

Top view (Negativ X-akse):

System 34 er afbildet i MicroStations matematiske koordinatsystem ved at X-aksen skifter fortegn.

90 gr. Drejet:

System 34 er afbildet ved at der byttes om på X og Y akserne. Nord vil da vende mod højre i det matematiske koordinatsystem, hvorfor viewet må drejes 90 grader mod uret om Z-aksen.

Andet:

Højdesystem:

Her vælges hvilken kode der skal angives for højdesystem i DSFL-filens header %H2. Der er følgende muligheder:

DNNGI:

Dansk Normal Nul GI

DNNGM:

Dansk Normal Nul GM

DVR90:

Dansk Vertikal Reference

Rækkefølge:

Her angives hvilken koordinatrækkefølge, der skal benyttes. Dette valg er samtidig bestemmende for, om der afleveres 2D eller 3D data. Det er naturligvis muligt at aflevere en 3D DGN-fil som en 2D DSFL-fil. Det er ikke muligt at aflevere en 2D DGN-fil som 3D DSFL-data. Der er følgende valgmuligheder:

XY:	Rækkefølgen er X Y, benyttes ved oversættelse til 2D DSFL-fil. Bør ikke anvendes for UTM data.

YX:	Rækkefølgen er Y X, benyttes ved oversættelse til 2D DSFL-fil. Bør ikke anvendes for UTM data.

YXZ:	Rækkefølgen er Y X Z, benyttes ved oversættelse af 3D filer til 3D DSFL-data. Bør ikke anvendes for UTM data.

XYZ:	Rækkefølgen er Y X Z, benyttes ved oversættelse af 3D filer til 3D DSFL-data.

NE:	Rækkefølgen er Northing, Easting. Benyttes for UTM data, ved aflevering af 2D DSFL-filer.

NEH:	Rækkefølgen er Northing, Easting, Height. Benyttes for UTM data, ved aflevering af 3D DSFL-filer.

EN:	Rækkefølgen er Easting, Northing. Benyttes for DKTM data, ved aflevering af 2D DSFL-filer.

ENH:	Rækkefølgen er Easting, Northing, Height. Benyttes for DKTM data, ved aflevering af 3D DSFL-filer.
