LERgml-værktøjet kan let importere GML-filer udarbejdet efter LER 2.0 standarden som blev indført 1. januar 2020. I en overgangsperiode på 3,5 år kan ledningsejerne omlægge deres data, så alle forespørgsler i løbet af 2023 resulterer i ledningsdata indlagt efter den nye standard. Med LERgml importeres der let GML-filer udarbejdet efter den nye standard ind i MicroStation DGN-formatet.
For vejledning til fremsøgning af ledningsoplysninger og oprettelse af graveforespørgsler se: Graveforespørgsel_søg_ledningsoplysninger.pdf (ler.dk)

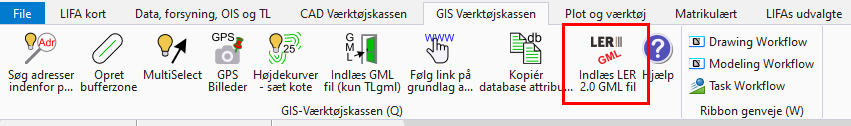

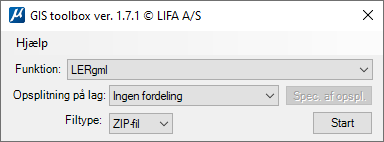

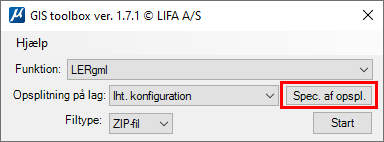

LERgml programmet startes ved at vælge det i GIS toolbox.

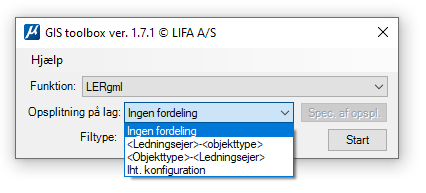

Der er i LERgml mulighed for at vælge hvordan det indlæste data skal fordeles på lag. Vælges der "Ingen fordeling" fordeles data på deres respektive lag. Derudover er der mulighed for at vælge en af de to på forhånd indstillede opsplitninger; "<Ledningsejer>-<objekttype>" eller "<Objekttype>-<Ledningsejer>", hvor data opdeles på lag navngivet efter objekttype og ledningsejer, med henholdsvis objekttypen først og sidst i navnet. Alle ledninger af samme type ender derved ikke på samme lag, hvis ikke de har samme ledningsejer og der kan derfor sorteres på ledningsejere.
Til sidst er det muligt at opsplitte på lag "Iht. konfiguration". Vælges denne kan opsplitningen specificeres ved at trykke på knappen til højre.

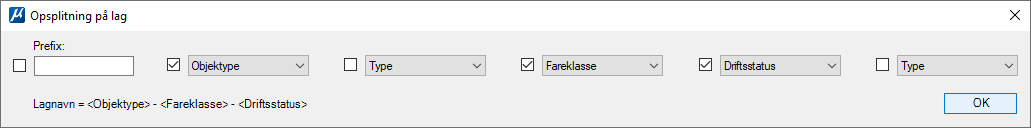

Herved kommer nedenstående menu op. Her er det muligt at specifcere hvordan lag skal navngives ift. det indlæste data. Det er muligt at vælge hvilken information, samt rækkefølgen heraf, der skal indgå i navngivningen af lag. Vælges denne metode, skal der vinges af i minimum ét felt, ellers placeres alt indlæst data på 'default' laget.

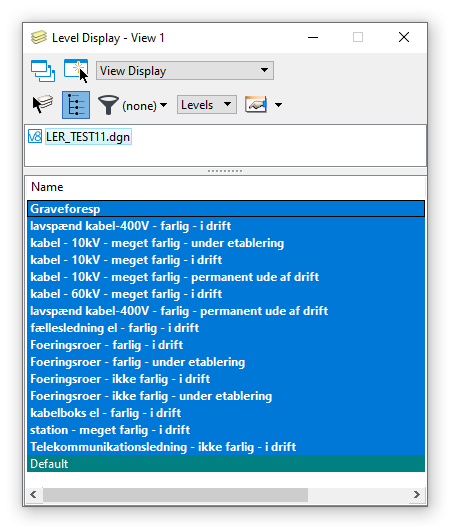

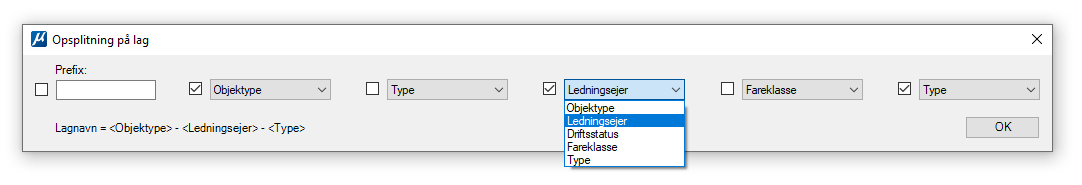

Herunder vælges eksempelvis at indlæst data skal fordeles på lag der navngives med først "Objekttype", herefter "Fareklasse" og til sidst "Driftstatus". Det giver i dette tilfælde de lag der ses herunder:
Det er også muligt at tilføje et prefix på lagnavnet - dette kan eksempelvis være hvis man ønsker at tydeliggøre at data kommer fra LER

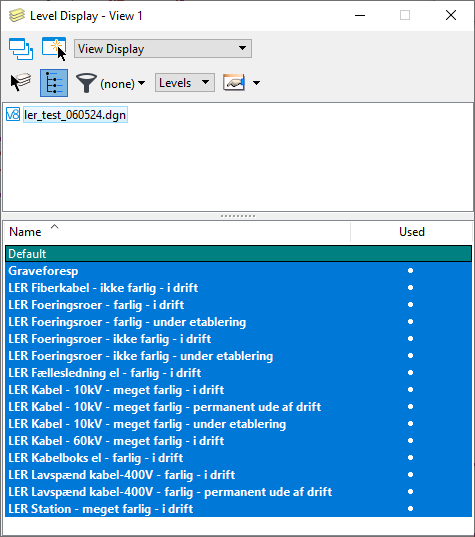

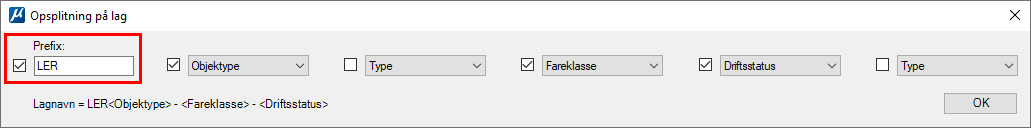

Krydses der af i 'Prefix': vil den skrevne tekst fremgå af lagnavnet ved indlæsning af data, som herunder:

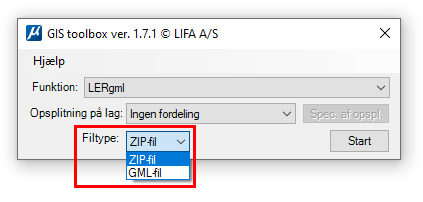

Det er muligt at vælge hvilken fil-type man vil indlæse med LERgml. Når man modtager ledningspakken som ZIP-fil, er det ikke nødvendigt at pakke filen ud, da LERgml selv kan klare dette, vælges der ZIP-fil under 'Filtype:'. Ønsker man selv at pakke ZIP-filen ud, for derefter at indlæse GML-filen, vælges GML-fil under 'Filtype:'.
Når metoden for opsplitning af lag og filtypen er valgt klikkes på "Start".
Herefter åbnes dialogboksen til udvælgelse af den samlede ZIP- eller GML-fil. Når der trykkes "Åben" pakker værktøjet filen ud og indlæser data. Når importen er udført kommer følgende boks:
Objektyper, farver og navngivning af lag
I skemaet herunder ses de forskellige objekttyper der indgår i LER 2.0 samt deres eventuelle inddeling i komponenter. Derudover fremgår hvilket lag de placeres på, for celler hvilken celle der placeres, samt farven på elementet. Farverne er sat efter LERs egen visningsstandard. Det er disse oplysninger data ved indlæsing med LERgml vil blive navngivet efter. Objekterne er navngivet efter datamodel for udveksling af ledningsoplysninger. Ønskes en anden opsætning end denne, kan denne ændres i filen "LERgml_cfg.xml " som placeres i LIFA's opsætning i mappen: ...\Lifa\microstation\GISToolbox\.
Objekttype |
Komponent/inddeling |
Lag |
Cellname |
Farve |
(RGB) |
|---|---|---|---|---|---|
Graveforesp |
Graveforesp |
Mørk lilla |
(146, 34, 146) |
||
Informationsressource |
Informationsressource |
Lys grøn |
(147,245,191) |
||
Ledningstracé |
Telekommunikation |
Telekommunikation |
Grøn |
(0,153,0) |
|
* |
Ledningstracé |
||||
Foeringsroer |
Foeringsroer |
Lys orange |
(245,162,122) |
||
LinearDimension |
LinearDimension |
Sort/hvid |
(255, 255, 255) |
||
textAnnotation |
TextAnnotation |
Sort/hvid |
(255, 255, 255) |
||
LedningUkendtForsyningsart |
LedningUkendtForsyningsart |
Orange |
(255,85,0) |
||
Elledning |
lavspænd kabel-400V |
Lavspænd kabel-400V |
Rød |
(215,48,39) |
|
kabel - 10kV |
Kabel - 10kV |
Rød |
(215,48,39) |
||
kabel - 20kV |
Kabel - 20kV |
Rød |
(215,48,39) |
||
kabel - 33kV |
Kabel - 33kV |
Rød |
(215,48,39) |
||
kabel - 50kV |
Kabel - 50kV |
Rød |
(215,48,39) |
||
kabel - 60kV |
Kabel - 60kV |
Rød |
(215,48,39) |
||
kabel - 150kV |
Kabel - 150kV |
Rød |
(215,48,39) |
||
kabel - 220kV |
Kabel - 220kV |
Rød |
(215,48,39) |
||
kabel - 400kV |
Kabel - 400kV |
Rød |
(215,48,39) |
||
fællesledning el |
Fællesledning el |
Rød |
(215,48,39) |
||
Diverse elledning |
LER_KOTPKT |
||||
Elkomponent |
belysningsarmatur |
Belysningsarmatur |
LER_LMAST |
Rød |
(215,48,39) |
højspændingsmast |
Elmast - højsp |
LER_ELMH |
Rød |
(215,48,39) |
|
jernplade |
Jernplade |
|
Rød |
(215,48,39) |
|
kabelbrønd |
Kabelbrønd |
LER_TLFBR |
Rød |
(215,48,39) |
|
kabelskab |
Kabelboks el |
LER_KBLBOX |
Rød |
(215,48,39) |
|
kommunikationsmuffe |
Kommunikationsmuffe |
LER_MUFFET |
Rød |
(215,48,39) |
|
kvejl |
Kvejl |
LER_KVEJL |
Rød |
(215,48,39) |
|
lavspændingsmast |
Elmast - lavsp |
LER_ELML |
Rød |
(215,48,39) |
|
målerskab |
Målerskab |
LER_MSKAB |
Rød |
(215,48,39) |
|
mastefundament uden mast |
Mastefundament uden mast |
LER_MFUNUM |
Rød |
(215,48,39) |
|
muffe |
Muffe |
LER_MUFFEA |
Rød |
(215,48,39) |
|
muffegrubbe |
Muffegrubbe |
LER_MUFFEG |
Rød |
(215,48,39) |
|
rørblok |
Rørblok |
|
Rød |
(215,48,39) |
|
sensor |
Sensor |
LER_SENSOR |
Rød |
(215,48,39) |
|
signalmast med galge |
Signalmast med galge |
LER_SIGMG |
Rød |
(215,48,39) |
|
signalmast uden galge |
Signalmast uden galge |
LER_SIGUG |
Rød |
(215,48,39) |
|
spole |
Spole |
LER_SPOLE |
Rød |
(215,48,39) |
|
station |
Station |
LER_ELSKAB |
Rød |
(215,48,39) |
|
T-muffe |
T-muffe |
LER_TMUFFE |
Rød |
(215,48,39) |
|
tændskab/gadelys |
Tændskab/gadelys |
LER_TSKAB |
Rød |
(215,48,39) |
|
teknikskab |
Teknikskab |
LER_ELSKAB |
Rød |
(215,48,39) |
|
trykskab |
Trykskab |
LER_TRSKAB |
Rød |
(215,48,39) |
|
vejbelysningsarmatur |
Vejbelysningsarmatur |
LER_LMAST |
Rød |
(215,48,39) |
|
vindmølle |
Vindmølle |
LER_VINDML |
Rød |
(215,48,39) |
|
Diverse punkt |
LER_KOTPKT |
||||
Olieledning |
Olieledning |
Grå |
(100,100,100) |
||
Oliekomponent |
Oliekomponent |
LER_BRND |
Grå |
(100,100,100) |
|
Telekommunikationsledning |
coaxkabel |
Coaxkabel |
Grøn |
(0,153,0) |
|
fiberkabel |
Fiberkabel |
Grå |
(100,100,100) |
||
kobberkabel |
Kobberkabel |
Grøn |
(0,153,0) |
||
Diverse telekommunikationsledning |
LER_KOTPKT |
||||
Telekommunikationskomponent |
accesspoint |
Accesspoint |
LER_FORST |
Grøn |
(104,187,31) |
brønd |
Brønd |
LER_BRND |
Grøn |
(104,187,31) |
|
fordelerboks |
Fordelerboks |
LER_FORD |
Grøn |
(104,187,31) |
|
kvejl |
Kvejl |
LER_KVEJL |
Grøn |
(104,187,31) |
|
rørmuffe |
Rørmuffe |
LER_RORMUF |
Grøn |
(104,187,31) |
|
skab |
Skab |
LER_SKABS |
Grøn |
(104,187,31) |
|
splidsemuffer i jord |
Splidsemuffer i jord |
LER_SPLID |
Grøn |
(104,187,31) |
|
Diverse punkt |
LER_KOTPKT |
||||
TermiskLedning |
TermiskLedning |
Lilla |
(217,87,249) |
||
TermiskKomponent |
afgrening |
Afgrening |
LER_AFGRE |
Lilla |
(217,87,249) |
alarmudtag |
Alarmudtag |
LER_ALAUDT |
Lilla |
(217,87,249) |
|
anodebed |
Anodebed |
LER_KATBE |
Lilla |
(217,87,249) |
|
beskyttelsesplade |
Beksyttelsesplade |
LER_SIKR |
Lilla |
(217,87,249) |
|
betonkanal |
Betonkanal |
Lilla |
(217,87,249) |
||
brønd |
Brønd |
LER_BRND |
Lilla |
(217,87,249) |
|
bukserør |
Bukserør |
LER_YBUKS |
Lilla |
(217,87,249) |
|
bygværk |
Bygværk |
LER_BYGVRK |
Lilla |
(217,87,249) |
|
bøjning |
Bøjning |
LER_BOJVAR |
Lilla |
(217,87,249) |
|
dæksel |
Dæksel |
LER_DAEKSL |
Lilla |
(217,87,249) |
|
fastspænding |
Fastspænding |
LER_FASTSP |
Lilla |
(217,87,249) |
|
fundament |
Fundament |
Lilla |
(217,87,249) |
||
kompensator |
Kompensator |
LER_KOMPVA |
Lilla |
(217,87,249) |
|
muffe |
Muffe |
LER_MUFSVJ |
Lilla |
(217,87,249) |
|
pælefundering |
Pælefundering |
LER_PALFUN |
Lilla |
(217,87,249) |
|
reduktion |
Reduktion |
LER_DIMSKI |
Lilla |
(217,87,249) |
|
skab |
Skab |
LER_ALMSKA |
Lilla |
(217,87,249) |
|
spunsvæg |
Spunsvæg |
LER_SPUNS |
Lilla |
(217,87,249) |
|
tunnel |
Tunnel |
Lilla |
(217,87,249) |
||
ventil |
Ventil |
LER_VENT |
Lilla |
(217,87,249) |
|
Diverse punkt |
LER_KOTPKT |
||||
Afloebsledning |
drænvand |
Drænvand |
Pink |
(235,0,235) |
|
fællesvand |
Fællesvand |
Gul |
(255,255,0) |
||
industri/procesvand |
Industri/procesvand |
Lys brun |
(185,85,85) |
||
intet medie |
Afløbsledning - intet medie |
Brun |
(140,81,10) |
||
perkolat |
Perkolat |
Grå |
(185,185,185) |
||
regnvand |
Regnvand |
Blå |
(25,25,255) |
||
spildevand |
Spildevand |
Klar rød |
(255,0,0) |
||
vand uden rensekrav |
Vand uden rensekrav |
Lys tukis |
(112,255,255) |
||
Diverse afløbsledning |
LER_KOTPKT |
||||
Afloebskomponent |
bagstøbning |
Bagstøbning |
Brun |
(140,81,10) |
|
bassin |
Bassin |
Brun |
(140,81,10) |
||
brønd |
Brønd |
LER_BRND |
Brun |
(140,81,10) |
|
brøndbygværk |
Brøndbygværk |
LER_BYGVRK |
Brun |
(140,81,10) |
|
bundplade |
Bundplade |
Brun |
(140,81,10) |
||
dækplade |
Dækplade |
Brun |
(140,81,10) |
||
dæksel |
Dæksel |
LER_DAEKSL |
Brun |
(140,81,10) |
|
etagebrønd |
Etagebrønd |
LER_BRND |
Brun |
(140,81,10) |
|
forankring |
Forankring |
LER_FORAN |
Brun |
(140,81,10) |
|
HEB-profil |
HEB-profil |
LER_HPROFI |
Brun |
(140,81,10) |
|
krybbestøbning |
Krybbestøbning |
Brun |
(140,81,10) |
||
ledningskanal |
Ledningskanal |
Brun |
(140,81,10) |
||
magasin |
Magasin |
LER_TERRB |
Brun |
(140,81,10) |
|
nedsivningsanlæg |
Nedsivningsanlæg |
LER_BYGVRK |
Brun |
(140,81,10) |
|
omstøbning |
Omstøbning |
Brun |
(140,81,10) |
||
opdriftssikring |
Opdriftssikring |
LER_OPDRIF |
Brun |
(140,81,10) |
|
overløbsbygværk |
Overløbsbygværk |
LER_OVFBYG |
Brun |
(140,81,10) |
|
pælefundering |
Pælefundering |
LER_PALFUN |
Brun |
(140,81,10) |
|
permeabel belægning |
Permeabel belægning |
Brun |
(140,81,10) |
||
pressevæg |
Pressevæg |
Brun |
(140,81,10) |
||
pumpestation |
Pumpestation afløb |
LER_PUMPES |
Brun |
(140,81,10) |
|
regnbed |
Regnbed |
Brun |
(140,81,10) |
||
reguleringsbygværk |
Reguleringsbygværk |
LER_BYGVRK |
Brun |
(140,81,10) |
|
renseanlæg |
Renseanlæg |
Brun |
(140,81,10) |
||
rist |
Rist |
LER_N_RIST |
Brun |
(140,81,10) |
|
samlekonstruktion |
Samlekonstruktion |
LER_BYGVRK |
Brun |
(140,81,10) |
|
sandfang |
Sandfang |
LER_SANDF |
Brun |
(140,81,10) |
|
sekantpæle |
Sekantpæle |
LER_SEPAEL |
Brun |
(140,81,10) |
|
spunsvæg |
Spunsvæg |
LER_SPUNS |
Brun |
(140,81,10) |
|
tank |
Tank |
LER_BYGVRK |
Brun |
(140,81,10) |
|
tryktårn |
Tryktårn |
LER_BYGVRK |
Brun |
(140,81,10) |
|
tunnel |
Tunnel |
Brun |
(140,81,10) |
||
udløbsbygværk |
Udløbsbygværk |
LER_BYGVRK |
Brun |
(140,81,10) |
|
udskiller |
Udskiller |
LER_UDSKIL |
Brun |
(140,81,10) |
|
udskillerbygværk |
Udskillerbygværk |
LER_BYGVRK |
Brun |
(140,81,10) |
|
wadi |
Wadi |
Brun |
(140,81,10) |
||
Diverse punkt |
LER_KOTPKT |
||||
Vandledning |
Vandledning |
Blå |
(0,112,255) |
||
Vandkomponent |
bagstøbning |
Bagstøbning |
Blå |
(0,112,255) |
|
bassin |
Bassin |
Blå |
(0,112,255) |
||
beholderanlæg |
Beholderanlæg |
Blå |
(0,112,255) |
||
boring |
Boring |
LER_BAVBOR |
Blå |
(0,112,255) |
|
boringsanlæg |
Boringsanlæg |
LER_BAVBOR |
Blå |
(0,112,255) |
|
brøndkonstruktion |
Brøndkonstruktion |
LER_BAVBRO |
Blå |
(0,112,255) |
|
bundplade |
Bundplade |
Blå |
(0,112,255) |
||
bøjning |
Bøjning |
LER_BOJN |
Blå |
(0,112,255) |
|
dækplade |
Dækplade |
Blå |
(0,112,255) |
||
forankring |
Forankring |
LER_FORAN |
Blå |
(0,112,255) |
|
HEB-profil |
HEB-profil |
LER_HPROFI |
Blå |
(0,112,255) |
|
kombikomponent |
Kombikomponent |
LER_VENTIL |
Blå |
(0,112,255) |
|
krybbestøbning |
Krybbestøbning |
Blå |
(0,112,255) |
||
magasin |
Magasin |
LER_TERRB |
Blå |
(0,112,255) |
|
omstøbning |
Omstøbning |
Blå |
(0,112,255) |
||
opdriftssikring |
Opdriftssikring |
LER_OPDRIF |
Blå |
(0,112,255) |
|
pælefundering |
Pælefundering |
LER_PALFUN |
Blå |
(0,112,255) |
|
pressevæg |
Pressevæg |
Blå |
(0,112,255) |
||
pumpestation |
Pumpestation |
LER_PUMPST |
Blå |
(0,112,255) |
|
sekantpæle |
Sekantpæle |
LER_SEPAEL |
Blå |
(0,112,255) |
|
spunsvæg |
Spunsvæg |
LER_SPUNS |
Blå |
(0,112,255) |
|
tank |
Tank |
LER_SEKTBR |
Blå |
(0,112,255) |
|
tapsted |
Tapsted |
LER_BRANDH |
Blå |
(0,112,255) |
|
tilslutningspunkt |
Tilslutningspunkt |
LER_BAVAFG |
Blå |
(0,112,255) |
|
tunnel |
Tunnel |
Blå |
(0,112,255) |
||
vandværk |
Vandværk |
LER_BYGVRK |
Blå |
(0,112,255) |
|
ventil |
Ventil |
LER_VENTIL |
Blå |
(0,112,255) |
|
ventilbygværk |
Ventilbygværk |
LER_BYGVRK |
Blå |
(0,112,255) |
|
Diverse punkt |
LER_KOTPKT |
||||
Gasledning |
distributionsledning |
Distributionsledning |
Rød |
(204,51,0) |
|
fordelingsledning |
Fordelingsledning |
Lille |
(146,34,146) |
||
stikledning |
Stikledning |
Lyserød |
(235,85,235) |
||
transmissionsledning |
Transmissionsledning |
Lys gul |
(255,255,0) |
||
Diverse gasledning |
LER_KOTPKT |
||||
Gaskomponent |
afmærksningsstander |
Afmærkningsstander |
LER_MERPEL |
Gul |
(255,192,0) |
anboring |
Anboring |
LER_AFGRN |
Gul |
(255,192,0) |
|
anodebed |
Anodebed |
LER_KATBE |
Gul |
(255,192,0) |
|
anodebed - transmission |
Anodebed - transmission |
LER_KATBE |
Gul |
(255,192,0) |
|
beskyttelsesplade |
Beskyttelsesplade |
LER_BESKF |
Gul |
(255,192,0) |
|
boring |
Boring |
LER_BAVBOR |
Gul |
(255,192,0) |
|
gasbehandlingsanlæg |
Gasbehandlingsanlæg |
LER_GASAN |
Gul |
(255,192,0) |
|
isolerende kobling |
Isolerende kobling |
LER_SYSKOB |
Gul |
(255,192,0) |
|
jordhane |
Jordhane |
LER_VENTI3 |
Gul |
(255,192,0) |
|
jordspyd |
Jordspyd |
LER_JRELEK |
Gul |
(255,192,0) |
|
KB-kabel |
KB-kabel |
Gul |
(255,192,0) |
||
målepunkt på stålrør |
Målepunkt på stålrør |
LER_PKT |
Gul |
(255,192,0) |
|
materialeskift |
Materialeskift |
LER_OVGST |
Gul |
(255,192,0) |
|
MR-skab |
MR-skab |
LER_MRSKAB |
Gul |
(255,192,0) |
|
MR-station |
MR-station |
LER_MRST |
Gul |
(255,192,0) |
|
punkt på rør |
Punkt på rør |
LER_PKT |
Gul |
(255,192,0) |
|
reduktion |
Reduktion |
LER_REDUK |
Gul |
(255,192,0) |
|
slufmuffe |
Slufmuffe |
LER_SLUTMU |
Gul |
(255,192,0) |
|
tee |
Tee |
LER_SVSAM |
Gul |
(255,192,0) |
|
udluftningsventil |
Udluftningsventil |
LER_UDLUFT |
Gul |
(255,192,0) |
|
vandsamler |
Vandsamler |
LER_UDLUFT |
Gul |
(255,192,0) |
|
ventil |
Ventil |
LER_VENTI3 |
Gul |
(255,192,0) |
|
ventilbrønd |
Ventilbrønd |
LER_BROND |
Gul |
(255,192,0) |
|
Diverse punkt |
LER_KOTPKT |
||||
AndenLedning |
afløb |
Anden afløbsledning |
Brun |
(140,81,10) |
|
el |
Anden elledning |
Rød |
(215,48,39) |
||
fjernvarme/fjernkøling |
Anden fjernvarme/fjernkøling |
Lilla |
(217,87,249) |
||
gas |
Anden gasledning |
Gul |
(255,192,0) |
||
olie |
Anden olieledning |
Grå |
(100,100,100) |
||
other: markdræn |
Markdræn |
Grøn |
(0,153,0) |
||
other: øvrige rør |
Øvrige rør |
Blå |
(0,112,255) |
||
other: hoforvarme |
Hofor varme |
Lys gul |
(255,255,0) |
||
telekommunikation |
Anden telekommunikationsledning |
Turkis |
(0,230,200) |
||
vand |
Anden vandledning |
Lys lilla |
(217,87,249) |
||
Anden ledning |
Turkis |
(0,230,200) |
|||
AndenKomponent |
afløb |
Anden afløbskomponent |
LER_ANDEN |
Brun |
(140,81,10) |
el |
Anden elkomponent |
LER_ANDEN |
Rød |
(215,48,39) |
|
fjernvarme/fjernkøling |
Anden fjernvarme/fjernkøling komponent |
LER_ANDEN |
Lilla |
(217,87,249) |
|
gas |
Anden gaskomponent |
LER_ANDEN |
Gul |
(255,192,0) |
|
olie |
Anden oliekomponent |
LER_ANDEN |
Grå |
(100,100,100) |
|
telekommunikation |
Anden telekommunikationskomponent |
LER_ANDEN |
Grøn |
(0,153,0) |
|
vand |
Anden vandkomponent |
LER_ANDEN |
Blå |
(0,112,255) |
|
Anden komponent |
LER_ANDEN |
Turkis |
(0,230,200) |

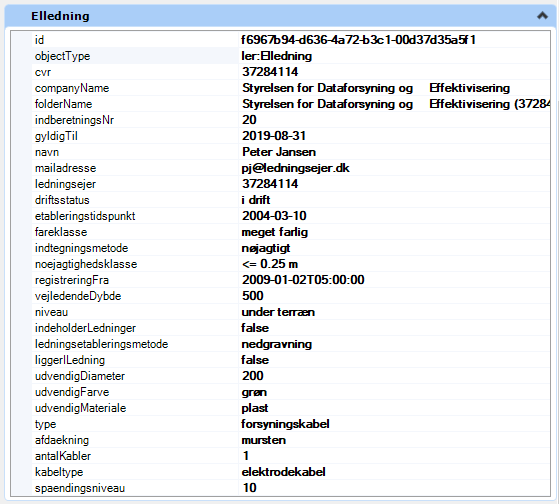

Anvendes "Element Selection" på et objekt kan attributter for objektet ses i under "Properties". Arbejdes der i MicroStation V8i kan attributter for det pågældende objekt fås ved at bruge menuen "Review Tags" og derefter klikke på objektet.
