Med Eksport til maskinstyring er det muligt at eksportere linjeføringer og overflademodeller direkte ud i XML-format, som kan benyttes til maskinstyring.
Programmet fungerer på følgende måde:
1. Brugeren udvælger de elementer der ønskes eksporteret i et selection set.

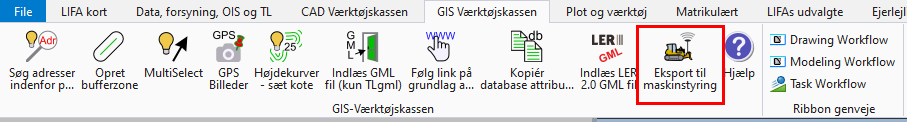

2. Der klikkes på ikonet for "Eksport til maskinstyring" (markeret herover)

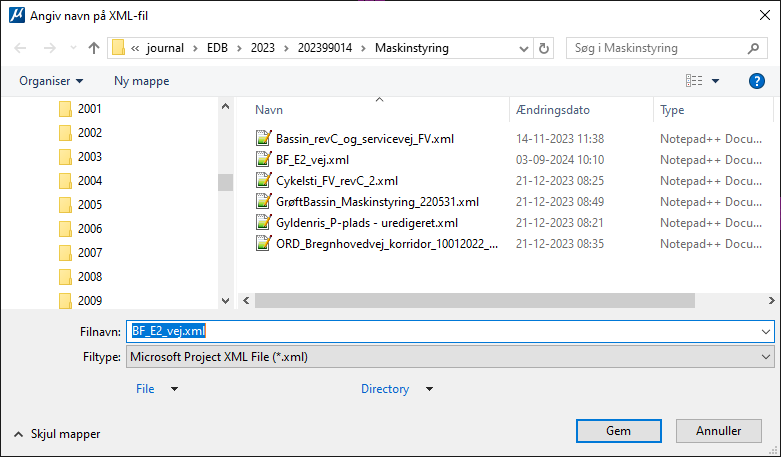

3. Brugeren bliver mødt af en dialogboks, hvor filen ønskes gemt. Som standard vælges mappen hvor den aktive DGN-fil er startet fra.

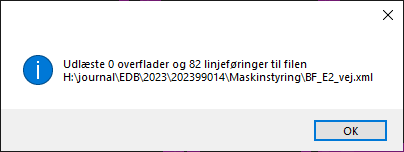

4. Når data er gemt får brugeren følgende kvittering på skærmen med antal udlæste linjeføringer og overflademodeller.
Følgende geometri-typer kan behandles af programmet:
-Mesh
-Terrain
-Line
-Line string
-Arc
-Complex Chain
-Spirals (Klotoider)
Følgende geometri-typer kan IKKE behandles af programmet:
- Shape
- Text
- Text Node
- Shared Cell
- Bspline Curve (giver fejlbesked)
- Complex Shape
- Note
- Ellipse
- Dimension
- Civil Custom Graphics
- Cell
- Annotation Cell
Udvælges objekttyper som ikke behandles af programmet, vil de automatisk blive fravalgt ved beregningen uden fejlbesked til brugeren.
Hvis der er buestykker (altså arcs eller buer indeholdt i complex chains), så vil disse blive ”rettet ud” (Stroked), hvis de har en 3D-rotation, altså hvis de ikke ligger i samme kote.

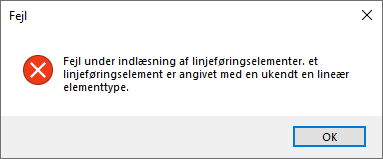

Hvis der udvælges objekter som ikke kan udlæses fås følgende dialog:
Fejlbeskeder:

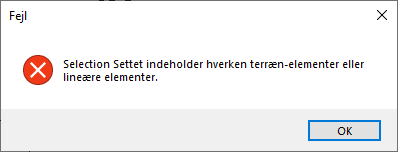

Inden funktionen tændes, skal de terræn-elementer eller lineære elementer der ønkes udlæst til .xml selectes.
Hvis ikke, så fås følgende fejlbesked:
Resulterende XML-fil:
Hvis udgangspunktet er alignments, vil resultatet indeholde både horisontal og vertikal geometri.
Gruppen starter med XY-koordinater for alle linjesegmenter. Derefter kommer en gruppe med tilhørende kote-værdi for både start og slut-punkt.
Elementer der kan dannes som overflade/terrænelementer, bliver beskrevet under "Surfaces" i XML-filen og vil blive beskrevet som en simpel TIN-model.
Der bliver skrevet en række punkter i XYZ. Derefter bliver de enkelte fladers sammenhæng beskrevet under "Faces".
Ved udlæsning af terrænelementer, kan værktøjet "Trekantmodel ud fra valgte elementer" i CAD Værktøjskassen benyttes til at danne trekanter, før eksport til maskinstyring anvendes.
