Formål: Identifikation af plot ved lagring og genanvendelse.

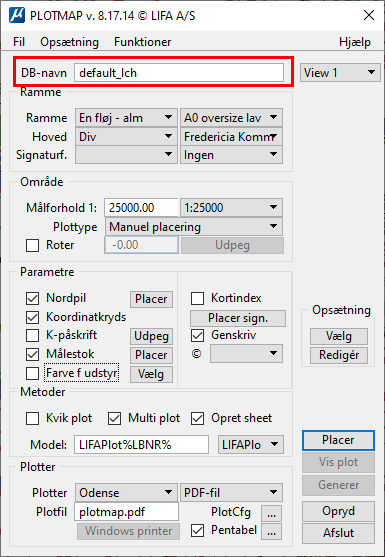

DB-navn (DB for database), herunder kaldet plotnavn, er den identifikation, plottet gemmes med i en database under Fil > Gem plotdefinition i database. Hvis man ikke ønsker at gemme eller hente plot, vil det være uinteressant, hvad der står som plotnavn.
De data, der gemmes under plotnavn i databasen er:
- Ramme
- Korthoved og tilhørende tekst
- Signaturforklaring og målforhold
- Plottype
- Rotationsvinkel
- Parametre
- Plotter
- Y- og X-koordinat til plottets definitionspunkt
Ved MV-plot vil plotnavn (DB-navn) afgøre plottets placering.
Plotnavn er følsom for store og små bogstaver samt mellemrum, hvilket betyder, at det ikke er ligegyldigt om navnet skrives med små eller store bogstaver. Plotnavn kan godt bestå af flere ord, men ved "pmap hent plot" fra kommandolinie kan kun anvendes ét ord (se nærmere i afsnit 3.1 Oversigt over kommandolinie-indtastninger).
Anvend DB-navn som plotfil-navnet:
Det er muligt at anvende DB-navnet, hvis der skrives følgende i feltet Plotfil: %DB-navn%.pdf
Gemmer filen som pdf med navnet default_lch.pdf
Følgende variabler er også mulige %DB-Navn%.pdf og %DB_NAVN%.pdf
Eneste forskel er font-størrelsen på fil-navnet. Se andre variabler i afsnit 1.8.1.11 System / brugeropsætning - plotfil.
