Formål: Definition af papirlayout, korthoved og signaturforklaring.

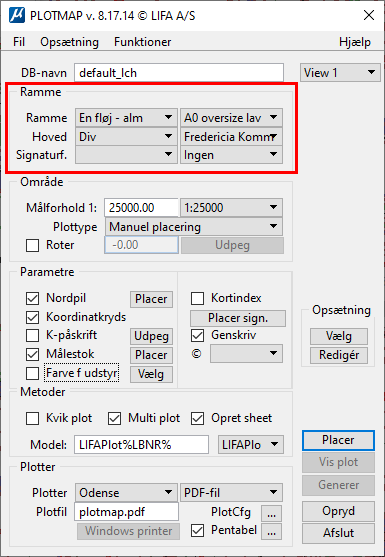

Definition af papirlayoutet er tredelt, og der skal vælges:
1.Ramme (og evt. rammetype)
2.Korthoved (og evt. korthovedtype)
3.Signaturforklaring (og evt. signaturtype)
Både ramme, korthoved og signaturforklaring defineres grafisk ved hjælp af celler i standard MicroStation. Hvordan man opbygger disse celler, gennemgås under afsnit 2.3 Konstuktion af rammer, korthoveder, signaturforklaring og øvrigt kortudstyr.
1. Rammetype og ramme
Rammetype og ramme vælges udfra, hvilken størrelse plottet skal have. Der kan vælges mellem flere på forhånd definerede alternativer.
Rammetype defineres i første felt og kan f.eks. være enfløjet tom eller flerfløjet alm. Med "tom" menes uden korthoved, mens "almindelig" er med korthoved. Rammetype er indført for at begrænse rammevalgsmenuen under næste felt.
Rammen - i næste felt - definerer papirformat (A1, A2, A3 osv.), stående (høj) eller liggende (lav) papirformat, plotområde på papiret, foldemærker og placering af øvrige elementer (korthoved, signaturforklaring, nordpil osv.). Eksempler: A4 - lav eller A3 - høj (tom). De rammestørrelser der gives mulighed for at vælge imellem, vil være afhængig af hvilken rammetype, der er valgt.
Der gives mulighed for tilknytning af default korthoved og/eller signaturforklaring til valg af ramme. Dette kræver ændringer i den databasetabel, der indeholder oplysninger om rammer, se nærmere om opsætning mv. i afsnit 2.4 Databasestruktur.
2. Korthoved
Under korthoved kan der vælges mellem de på forhånd definerede alternativer. Korthovedet definerer udseende af korthoved, samt antal og betydning af tekstfelter i korthovedet.
Der gives mulighed for at opdele korthoveder i kategorier på samme måde som for rammer. Dette kræver ændringer i de databasetabeller, der indeholder oplysninger om kategorier og korthoveder, se nærmere om system opsætning mv. i afsnit 2.4.1 Systemopsætning.
3. Signaturforklaring
Signaturforklaring vælges mellem de på forhånd definerede alternativer.
På samme måde som for rammer og korthoveder, kan signaturforklaringer opdeles i kategorier. Dette kræver ændringer i de databasetabeller, der indeholder oplysninger om kategorier og signaturforklaringer, se nærmere i afsnit 2.4.1 Systemopsætning.
