Formål: Definition af målforhold, placeringsmetode (plottype) og drejning (rotationsvinkel).

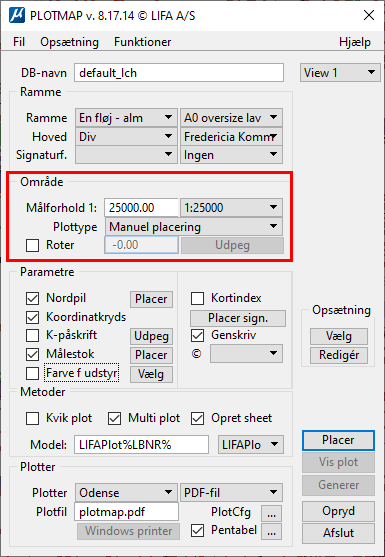

Når rammen er valgt, afgrænses det aktuelle plotområde af :
1.Målforhold
2.Plottype
3.Rotation (roter)
1. Målforhold
Målforhold kan vælges frit, enten ved indtastning af ønsket værdi eller ved valg fra rullemenuen.
2. Plottype
Plottype angiver, om placering af plot skal ske manuelt eller efter kortbladsinddeling (MV-plan, DKI-plan, DKI-kms/cowi-plan). Placeringsmetoden kan have begrænsning, f.eks. vil MV-plan fastfryse drejning til 0, målforhold til bestemte værdier, placering til fast net og rammen til en ramme med plotareal (papir) på 50*75 cm.
Vælges der manuel placering, sættes denne ved udpegning på skærmen (se funktionen Vis plot i afsnit 1.6.3 Vis plot).
Vælges der placering efter MV-plan, udpeges placeringen ved indtastning af navn under DB-navn.
PLOTMAP giver også mulighed for brugerdefinerede kortbladsinddelinger, f.eks. KRAK-systemet i København. Dette kræver tilføjelser i den databasetabel, der definerer plottype, se afsnit 2.4.1 Systemopsætning.
3. Rotation (Roter)
Rotationsvinklen giver mulighed for at dreje rammen i forhold til nord. Dette kan enten gøres ved indtastning af kendt vinkel eller ved udpegning på skærmen. Hvis der vælges udpegning, ved tryk på knap til højre for rotationsvinkel, udpeges første startpunkt på skærmen. Herefter vil en linie interaktivt blive vist på skærmen (som ved placér linie), og det andet punkt til retningsangivelse kan gives.
