Udover at placere almindelige plotrammer er det også muliigt at indsætte detailudsnit indenfor de enkelte plotrammer. Dette bruges hvis der er behov for at forstørre et mindre udsnit af det primære plot.
Indenfor de enkelte plot kan der placeres op til 5 detailrammer med valgfrit målforhold og rotering. Detailrammerne placeres på vanlig vis - men EFTER at de primære plotrammer er indsat.
Det er vigtigt at detailrammerne indsættes indenfor rammerne af de primære plot og de ikke placeres i et evt. overlap mellem to primære plotrammer. Årsagen er at detailrammerne automatisk tilknyttes den plotramme som de sidder "indenfor" - hvis en detailramme placeres udenfor kan automatikken ikke knytte den til det rigtige plot.
Når alle rammer er placeret aktiveres "Vis plot" hvorefter de(t) færdige plot oprettes inkl. de valgte detailrammer mm.
For at kunne indsætte detailrammer skal følgende være opfyldt:
•De almindelige plotrammer skal indeholde en eller flere ledetekster som styrer indsættelsespunktet for detailrammerne.
•I Plotmaps cellebibliotek med rammer (plotbord.cel) skal der være oprettet detailrammer i de ønskede størrelser.
•I databasen (tabellen: Plotbord) SKAL detailrammerne navngives så de begynder med "Detail:" - ellers betragtes de som almindelige plotrammer.
Her er vist et eksempel på detailrammer som er oprettet i databasen i en selvstændig kategori: "Detailrammer".
Se også: 1.8.1.4 System- / brugeropsætning - Detail_udsnit

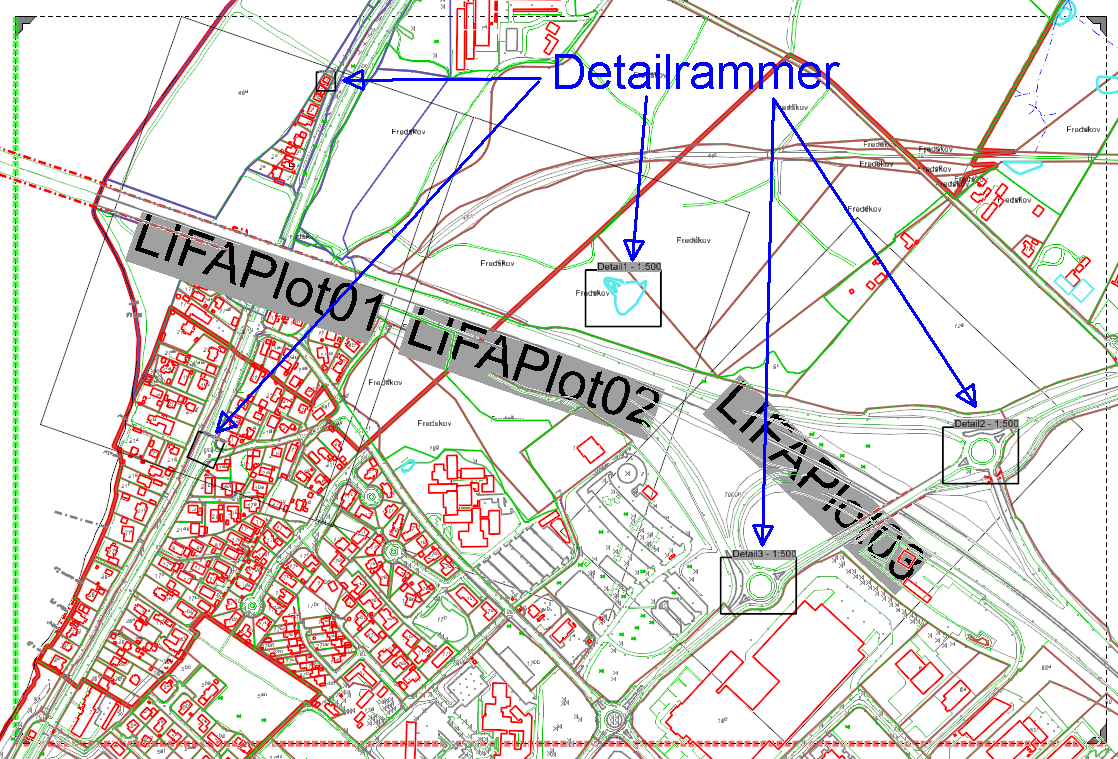

I eksemplet herunder er der først placeret 3 primære plotrammer (LIFAPlot01, -02 og -03). Derefter er der indsat to detailrammer i det første plot, en i det andet og to detailrammer i det tredje plot. Hvis detailrammerne ikke er placeret som ønsket kan de godt flyttes (med almindelig Move kommando) - men det skal ske før "Vis plot" aktiveres.

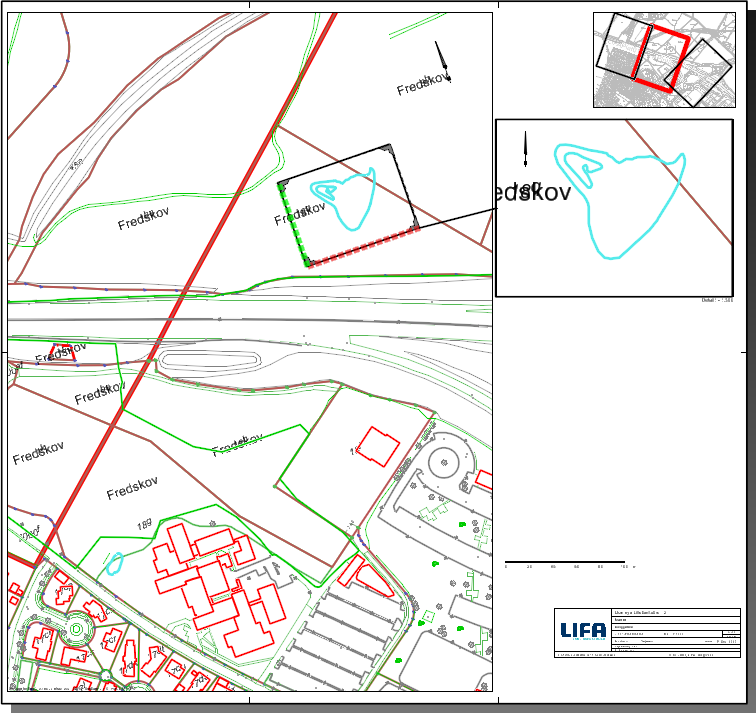

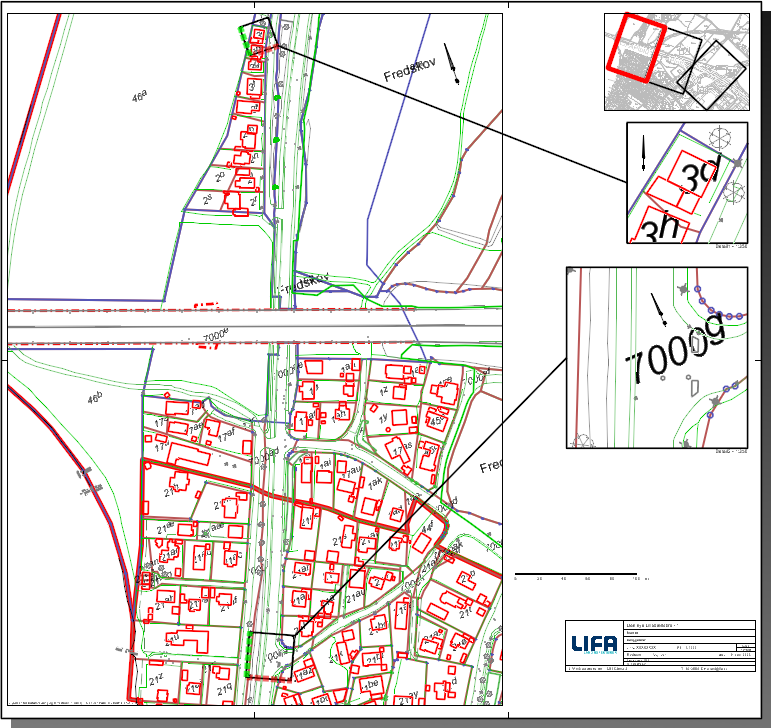

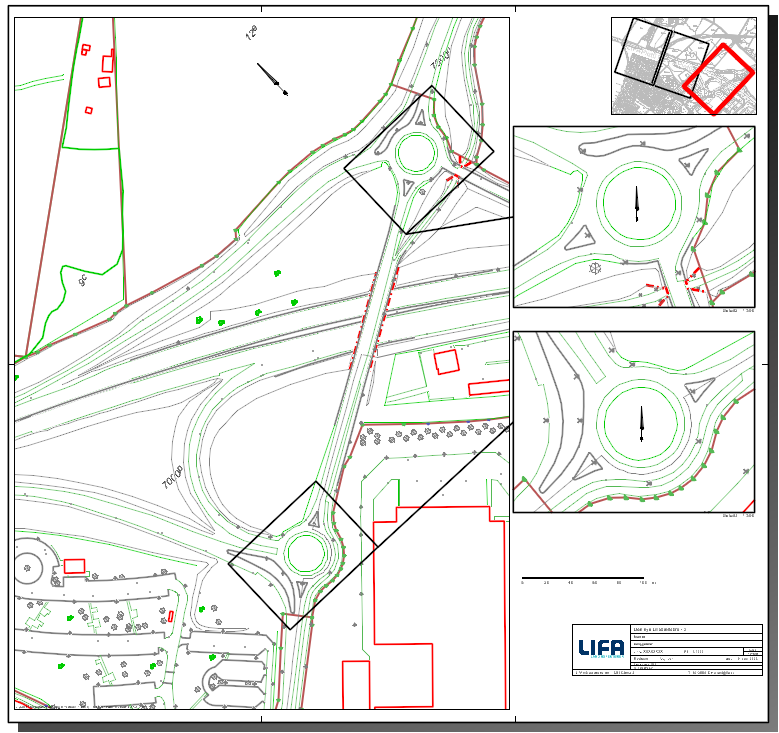

Herunder er vist det færdige resultat med de tre plot som hver især indeholder detailudsnittene samt en miniatureoversigt.
Bemærk:
•Der er seperat nordpil i detailudsnittene - placering er bestemt af ledeteksten i detailrammecellen men den kan også flyttes efterfølgende med alm. Move kommando.
•Hvis detailrammerne ikke er placeret rigtigt i det aktuelle plot kan de flyttes med almindelig Move kommando. Vær opmærksom på at flytte både detailrammen der er indsat i Sheet Modellen og det tilhørende Saved View der er tilknyttet som Reference (Referencen kan flyttes med almindelig Move kommando da Treat Attachment as Element for Manipulation er aktiveret på detailreferencer).
