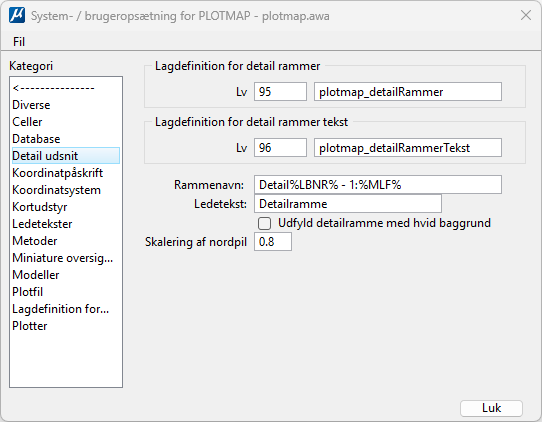

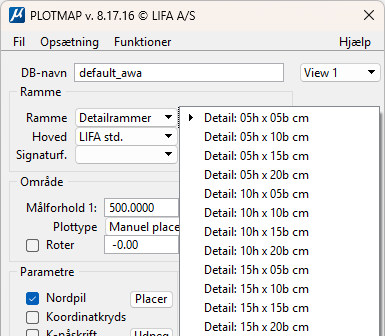

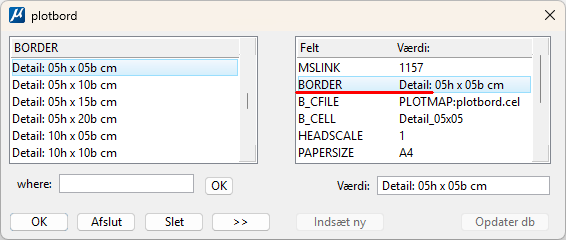

Lagdefinition for

detail rammer:

Lagnummer og -navn for detailrammer der indsættes i Designmodellen.

Lagdefinition for

detail rammer tekst:

Lagnummer og -navn for detailrammeteksterne der indsættes på detailrammerne i Design- og Sheetmodellerne.

Rammenavn:

Opbygning af navnet på den tekst (rammenavn) der indsættes på de enkelte detailrammer i Sheetmodellen.

Som det fremgår af skærmdumpet herover kan de almindelige Plotmapvariabler anvendes til at opbygge rammenavnet.

Hvis rammenavnet f.eks. skal blive til "Detail 1" - 1:100" skal der bruges %LBNR% for løbenummer og %MLF% for målforhold for detailrammen.

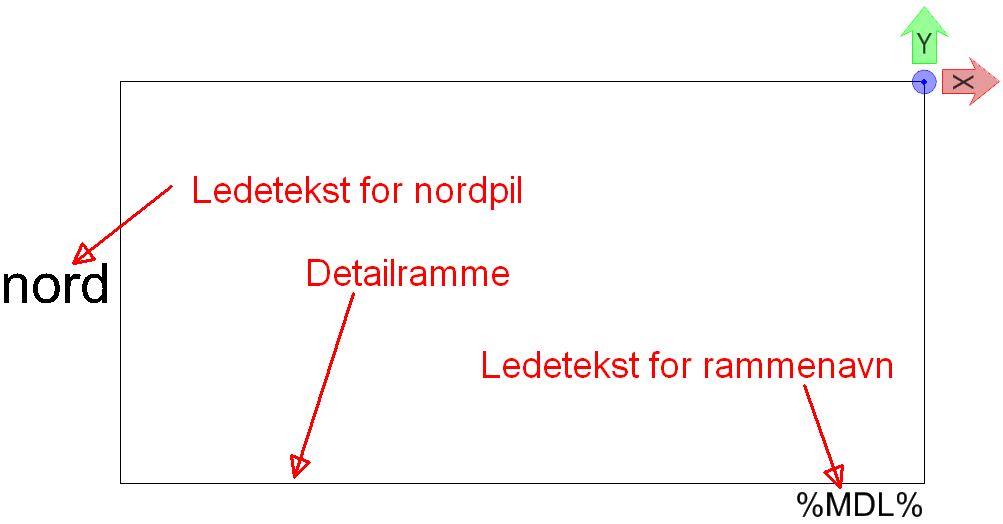

Herunder er vist et eksempel på en celle til en detailramme med ledetekster for placering af rammenavn og nordpil.
NB: cellens origin er indsætningspunkt (ved detailramme-ledeteksterne).

Ledetekst:

Navn for ledetekster der styrer indsættelsespunktet for detailrammerne i plottet.

Ledeteksterne skal være skrevet ind i de normale rammeceller og på det sted hvor detailudsnitte skal indsættes.

Bemærk: i rammecellerne skal ledeteksten tilføjes et løbenummer (1-5) på det valgte ledetekst navn.

Eksempel: Hvis der er angivet ledetekstnavn: "Detailramme" skal der i rammecellerne indsættes teksterne:

"Detailramme1", "Detailramme2", "Detailramme3", "Detailramme4" og "Detailramme5" (maks 5 detailrammer).

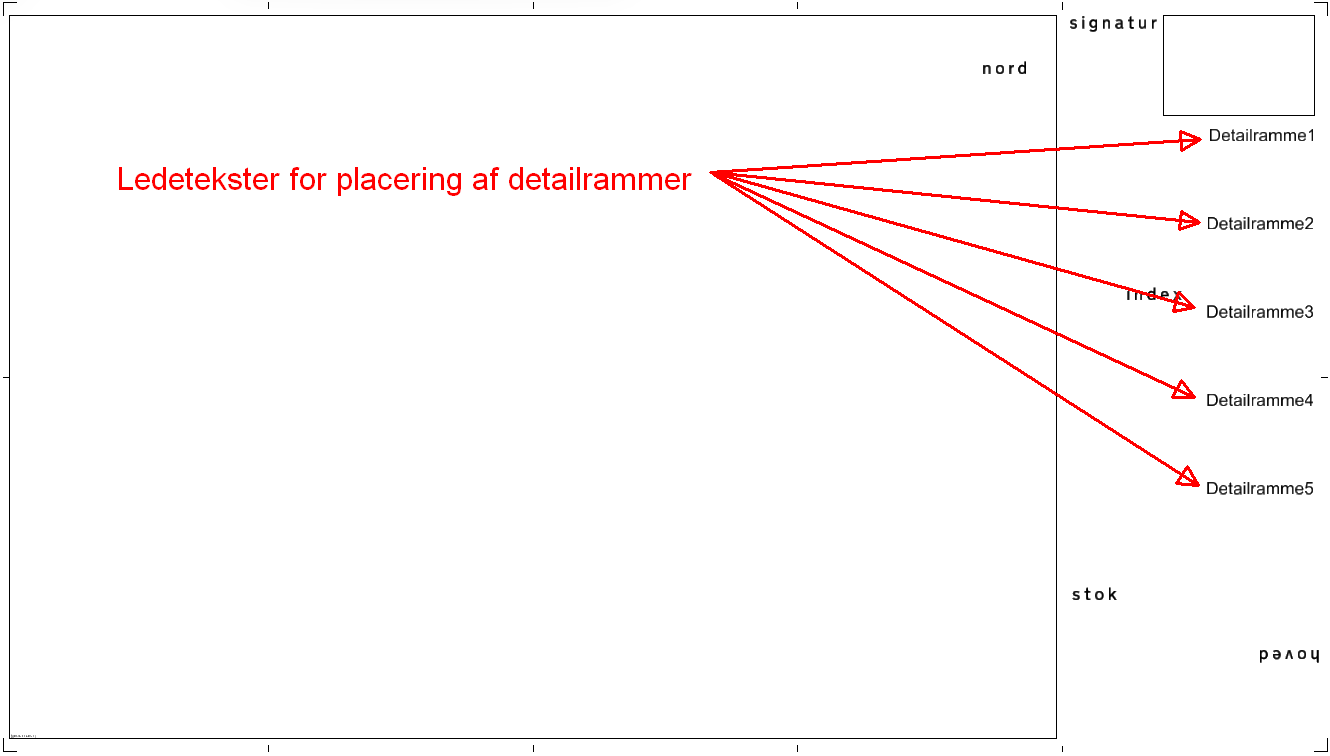

Herunder er vist et eksempel på en almindelig plotramme med tilhørende ledetekster.

NB: ledeteksterne styrer detailrammecellernes indsætningspunkt.

Udfyld detailramme med

hvid baggrund

Tilvalg af hvid baggrundsfarve bag detailrammen. Kan være nyttigt hvis detailrammerne indsættes "oveni" den primære tegning.

Skalering af nordpil

Ved de enkelte detailrammer kan der indsættes en nordpil (kræver at der i detailrammecellerne er indsat ledeteksten for nordpil).

Detailramme-nordpilen kan skaleres så den f.eks. er lidt mindre end nordpilen i hovedplottet.
