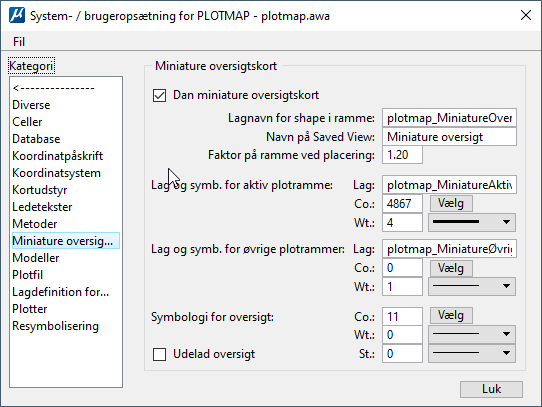

Dan miniature oversigtskort

Aktiverer oprettelse af miniatureoversigt (forudsætter at der er oprettet en shape i cellen for plotrammen).

Hvis der ikke er valgt "Dan miniature oversigtskort" slukkes laget for miniature oversigt i rammecellen ...dermed kan den samme ramme bruges med og uden miniature oversigtskort.

Lagnavn for shape i ramme:

I cellebiblioteket for plotrammer (plotbord.cel) skal der indtegnes en rektangulær shape i alle de rammeceller som skal kunne bruges til miniature oversigtskort. Denne shape skal ligge på det angivne lagnavn (default: plotmap_MiniatureOversigt) - ellers kan Plotmap ikke "genkende" den.


Forskellig Shape for miniatureoversigt afhængig af tegningshoved
Hvis det ønskes kan shape'en for miniatureoversigten være styret af det valgte tegningshoved. Det kræver at shape'en ligger på et lagnavn der er sammensat af det angivne Lagnavn for Shape i ramme og navnet på tegningshovedcellen (med underscore som skilletegn). Hvis navnet på tegningshovedcellen f.eks. er LIFAhoved vil lagnavnet for shapen skulle være: plotmap_MiniatureOversigt_LIFAhoved
På denne vis kan størrelsen og placeringen af miniatureoversigten være styret af det valgte tegningshoved (uden der skal laves ekstra rammeceller).
Desuden kan det også vælges at optegne et simpelt baggrund-/oversigtskort i tegningshovedcellen hvis Udelad oversigt aktiveres (se under Symbologi for oversigt - nederst på siden.

Shape'en definerer den maksimale størrelse på miniature oversigten. Når Plotmap indsætter det Saved'e View for miniatureoversigten bliver det skaleret proportionalt for at udfylde shape'en bedst muligt. Hvis det Saved'e View ikke har samme proportioner som Shape'en for miniature oversigten vil der forekomme en "margen" indenfor shape'en (det vil altid holde sig indenfor shape'en).

Shape'en for miniatureoversigt kan frit placeres indenfor rammecellen men bør altid placeres udenfor klipperammen - et "tomt" sted hvor den ikke overskriver eller bliver overskrevet af andre elementer i det færdige plot.

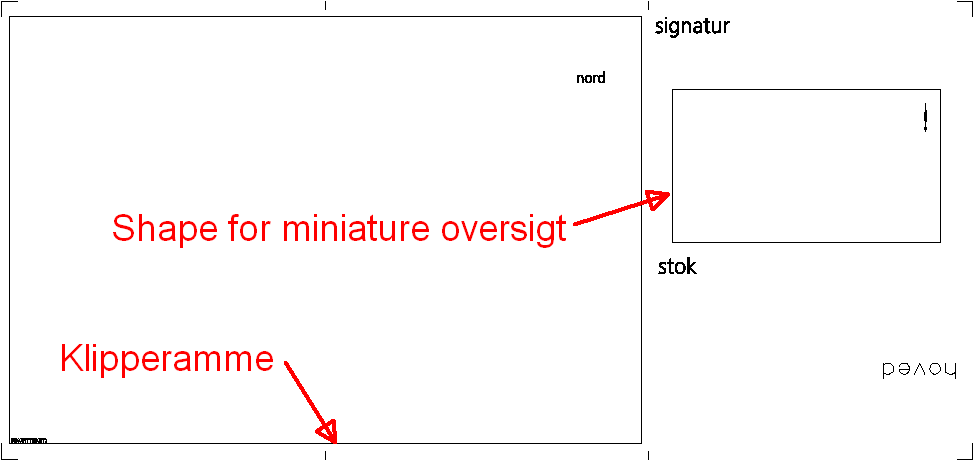

Rammecelle - eksempel:

NB: normalt må der kun være én shape (klipperamme) i en rammecelle. Ældre versioner af Plotmap (før ver. 8.17.0 vil derfor melde fejl hvis en rammecelle også indeholder en shape for miniature oversigtskort.

Navn på Saved View:

Navn for både Saved View og Display Style som oprettes af Plotmap opretter når der dannes miniature oversigtskort.

Hvis der er særlige ønsker til miniatureoversigten (form og udseende og evt. slukkede lag mm.) er du velkommen til selv at oprette et Saved View og evt. tilhørende Display Style som skal bruges til miniature oversigten. Det skal blot gøres før der trykkes Vis plot.

Hvis der på forhånd er oprettet et Saved View (og evt. Display Style) vil Plotmap benytte det - ellers opretter programmet det selv. Navnet på Saved View og evt. Display Style skal være det valgte - default navn er "Miniature oversigt".

Faktor på ramme ved placering:

(størrelse på Saved View)

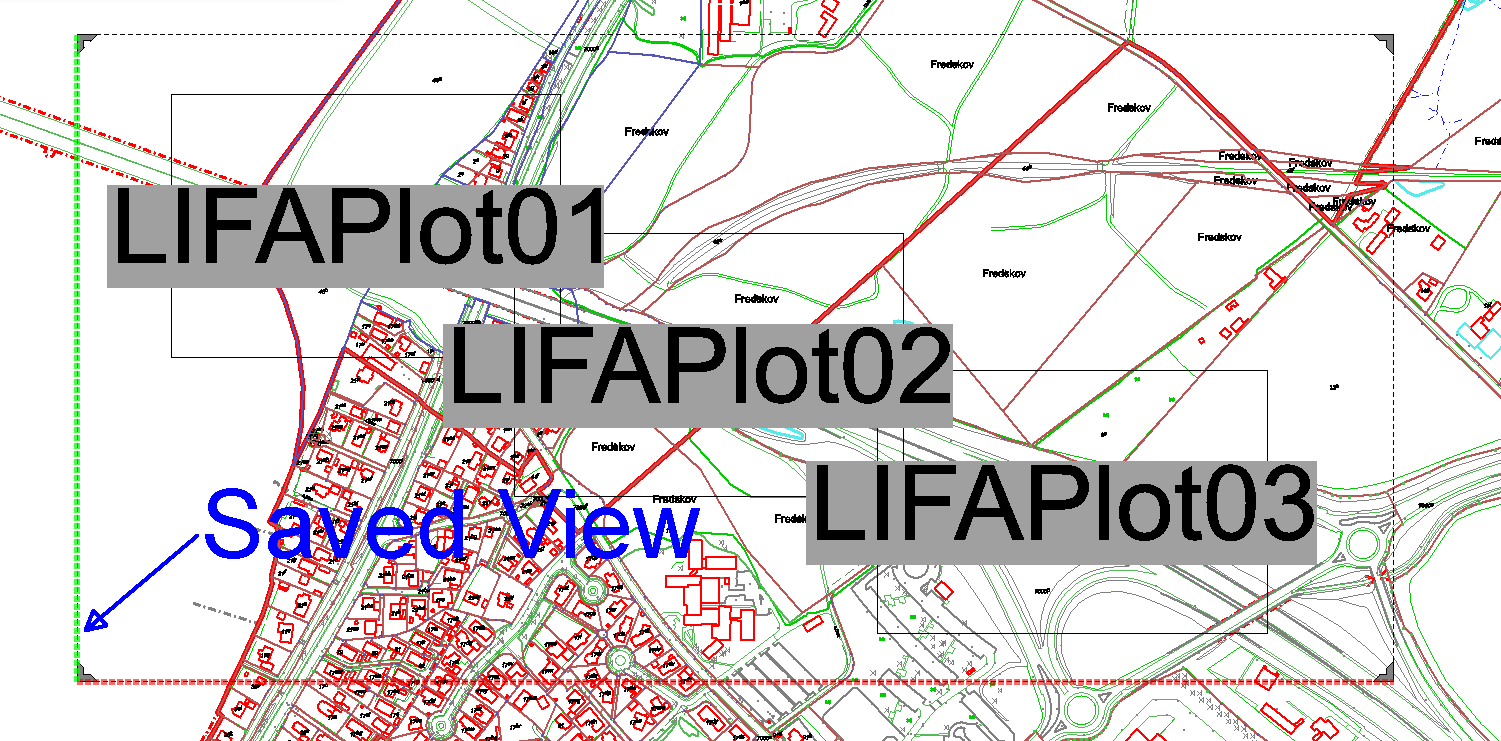

Ved automatisk eller manuel placering af oversigtskort (se afsnit 1.4.5.2 Opret model under Automatisk placering) optegner Plotmap en shape som dækker alle plotrammer. Størrelsen på denne shape styres af to ting:

1.de "yderste" plotrammer plus den valgte faktor (procentsats). Står faktor til 1.20 vil shape'en blive 20% større end de "yderste" rammer.

2.højde/bredde forholdet på shape'en for miniatureoversigt som er i den aktuelle rammecelle. Plotmap sikrer at miniatureoversigten altid udfylder hele den shape der er i rammecellen (i det færdige plot). Det sker automatisk ved at bredden eller højden på den optegnede shape blliver tilpasset så den får samme højde/bredde forhold som shape'en i rammecellen. Bemærk: hvis der bliver indsat forskellige plotrammer med forskellig størrelse miniatureoversigt er det den første plotrammes højde/breddeforhold der bestemmer størrelsen.

Udfra shape'en oprettes et Saved View som bruges til miniatureoversigten.

Bemærk: ved import af rammeplaceringere fra Excel kan der også angives max/min-koordinater som definerer størrelse og placering af det Saved View

Lag for symb. for aktiv plotramme:

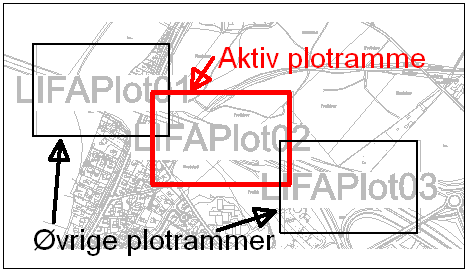

I miniatureoversigten indtegnes en ekstra shape ovenpå referencen med det Saved View for miniatureoversigten. Denne shape optegnes for den aktuelle plotramme og med følgende symbologi.

Lag:

Lagnavn for aktiv plotramme i Sheet'et.

Co:

Color, der kan vælges enten et nummer fra farvetabellen eller en rgb farve:

Wt:

Line Weight

Lag for symb. for øvrige plotrammer:

I miniatureoversigten indtegnes ekstra shape's ovenpå referencen med det Saved View for miniatureoversigten. Disse shape's optegnes for de øvrige plotramme og med følgende symbologi.

Lag:

Lagnavn for øvrige plotrammer i Sheet'et.

Co:

Color, der kan vælges enten et nummer fra farvetabellen eller en rgb farve:

Wt:

Line Weigth

Symbologi for oversigt:

De tændte lag og referencer som findes i det Saved View vil blive vist som baggrundskort i miniatureoversigten. Dette baggrundskort får automatisk tilknyttet en Display Style med følgende symbologi.

Co:

Color, der kan vælges enten et nummer fra farvetabellen eller en rgb farve:

Wt:

Line Weigth

St.:

Line Style

      Udelad oversigt

Aktiveres fluebenet vil alle lag og referencer være slukkede i baggrundskortet. Bortset fra plotrammerne vil miniatureoversigten derfor være tom.
Det er dog muligt at indtegne et tracé eller lignende (fast) baggrundskort i f.eks. tegningshovedcellen. Her kan det udnyttes at shape'en for miniatureoversigten kan placeres på et lag der er afhænggig af det valgte tegningshoved - se herover ved Lagnavn for shape i ramme og underpunktet: Forskellig Shape for miniatureoversigt afhængig af tegningshoved.
