Formål:
Herunder er beskrevet opsætningerne når der er valgt metode "Opret model".

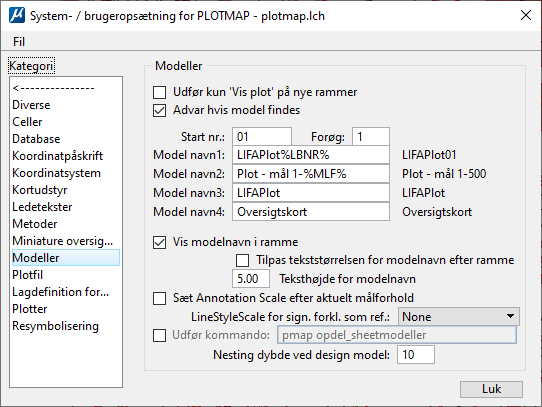

Dialogboksen for Modeller ser ud som herunder:
Udfør kun 'Vis plot' på nye rammer:
Findes der eksisterende plotrammer i filen (desing/mastermodel) vil kun nye rammer eller markerede rammer blive nygenenererede i forbindelse med Vis plot.
Hvis Udfør kun "Vis plot" på nye rammer er deaktiveret vil alle rammer i dgn filen (både nye og gamle) blive nygenererede ved Vis plot. Samtidig overskrives også eventuelle sheet modeller som allerede er dannet af Plotmap.
Tip om Udfør kun "Vis plot" på nye rammer:
- deaktiver funktionen hvis du altid vil overskrive plot (sheet modeller) som allerede er dannet.
- aktiver funktionen hvis du normalt vil beholde plot (sheet modeller) som allerede er dannet.
Advar hvis model findes:
Hvis sheetet (som er under dannelse) findes i forvejen spørges før der overskrives.
De næste indstillinger handler om navngivning af modeller:
Start nr.:
Tal eller bogstav som den automatiske optælling til modelnavnet begynder med. Bemærk: for at få indsat løbenummeret skal der i Model navn indsættes variablen %LBNR%
Forøg.:
Tal som angiver hvor meget Start Nr. (løbenummeret) skal forøges med.
Placeres f.eks. tre plotrammer med 'Start nr.= 01' og 'Forøg =1' vil de få følgende numre: 01, 02, 03.
Placeres f.eks. tre plotrammer med 'Start nr.= 10' og 'Forøg =10' vil de få følgende numre: 10, 20, 30.
Placeres f.eks. tre plotrammer med 'Start nr.= A' og 'Forøg =2' vil de få følgende numre: A, C, E.
Model navn:
Her kan defineres op til tre forskellige "defaultnavne" som kan vælges og bruges til at styre navnet på de plot modeller der blliver oprettet - se eksempler i figuren herover. (LIFAplot kan f.eks. erstattes med f.eks. afsætningsplan, oversigtsplan, situationsplan eller lignende).
Følgende faste variabelnavne kan benyttes: %LBNR% og %MLF% (løbenummer og målforhold). Derudover kan også anvendes almindelige MicroStation variabler. Bemærk i figueren herover er benyttet variablen %FILNAVN% ...den er IKKE en af de faste variabelnavne i Plotmap men er oprettet som en MicroStation variabel.
Vis modelnavn i ramme:
Påfører det aktuelle modelnavn som tekst der placeres i de enkelte rammers origin. Bør som udgangspunkt altid være slået til hvis der placeres flere rammer (multiplot).
Tilpas tekststørrelsen for modelnavn efter ramme:
Hvis fluebenet slukkes kan der vælges en fast teksthøjde uanset rammestørrelse ellers "fittes" tekststørrelsen efter de enkelte rammer
Teksthøjde for modelnavn:
Valg af teksthøjde for modelnavn - kan kun sættes hvis fluebenet ovenfor er deaktiveret.
Sæt Annotation Scale efter aktuelt målforhold: er fluebenet sat aktiveres Annotation Scale "låsen" og Annotation Scale sættes til det aktuelle målforhold i de enkelte sheet modeller som Plotmap opretter.
LineStyleScale for sign. forkl. som ref.:
Her kan vælges mellem; None, Master, Reference og Master * Reference.
Udfør kommando BEMÆRK kun tilgængeligt i CONNECT versioner (ikke V8i):
Kommandoer der kan afvikles umiddelbart efter Vis plot. Pt. understøttes kun: pmap opdel_sheetmodeller
pmap opdel_sheetmodeller |
Denne kommando kan bruges hvis der er flere Sheetmodeller i en dgn fil og de ønskes fordelt på én dgn fil for hver Sheetmodel.
|
Funktionen opretter en dgn fil for hver Sheetmodel og disse gemmes i samme mappe som den aktive dgn fil. De nye dgn filer får navn efter Sheetmodellen og en eventuel Drawing- og Design model bevares.
|
|
Bemærk: Kommandoen kan også afvikles efter der er dannet Sheet modeller (i eksisterende filer) - den kræver blot at Plotmap er åben og kommandoen pmap opdel_sheetmodeller køres som en almindelige MicroStation key-in. Dermed kan den f.eks. bruges i OpenRoads Designer hvis der er dannet Sheetmodeller med tværsnit og disse ønskes delt ud på separate dgn filer.
|
|
Kun for ProjectWise CONNECT Hvis Plotmap afvikles i ProjectWise kan de nye "opdelte" dgn filer tjekkes ind automatisk i ProjectWise Explorer. Hvis filerne eksisterer i forvejen vil de blive tjekket ind som en ny version. Eventuelle filegenskaber overføres fra originalfilen. Denne funktion understøttes kun i CONNECT versioner - ikke V8i. Automatisk tjek ind kræver et ekstra modul (PW_lifatools). Kontakt LIFA for at få adgang. |
